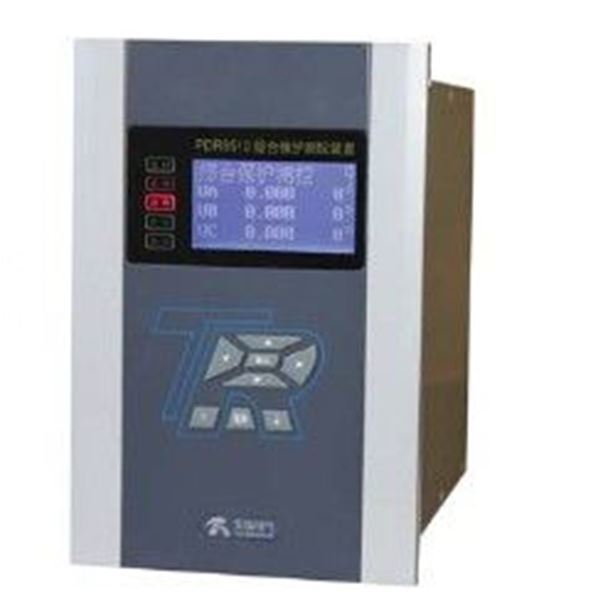

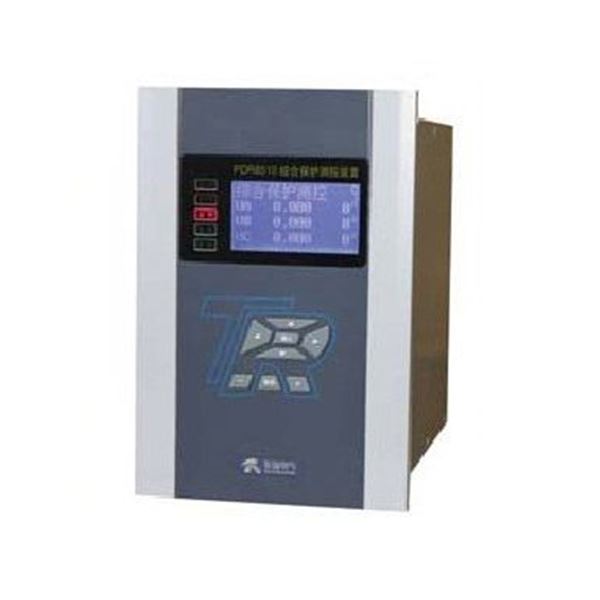

PDR8500系列保護測控裝置適用于35KV及以下電壓等級的線路、母聯、電容器、電動機、廠用變的保護、測量、控制以及備用電源自投功能，既可以分散在開關柜就地安裝，也可以集中組屏安裝，提供通訊接口，可以和其它保護、自動化設備一起，通過通訊接口組成自動化系統。
引用標準
GB6162-85 《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規范》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 《浪涌沖擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB /T17626-1998 《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》
1） 裝置供電電源為交直流通用；
2） 采用全封閉式結構，具有良好的抗震、防塵性能；
3） 小型化設計、體積小、重量輕、外形美觀、安裝方便；
4） 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便；
5） 完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；
6） 裝置配備1路RS485通訊接口，并集成了MODBUS標準通訊規約；
7） 裝置可配備1路以太網通訊接口，采用IEC60870-5-103規約傳輸故障錄波文件；
8） 外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能；
9） 具有完整的斷路器操作回路。
1.技術參數
技術參數 | 技術指標 |
裝置工作電源 | AC220V、DC220V或DC110V (通用型)，DC48V（定制型） |
功率消耗 | 工作電源：正常工作時，功耗不大于5W；保護動作時，功耗不大于10W |
交流電壓回路：功耗< 0.5VA/相 | |
交流電流回路：IN =5A時，功耗< 1VA/相；IN=1A時，功耗<0.5VA/相 | |
額定輸入技術數據 | 交流電壓：400V 或100V(訂貨時注明) |
交流電流：5A或1A(訂貨時注明) | |
頻率：50Hz | |
精確工作范圍 | 電壓：0.5V～1.2Un |
電流：0.08In～20In | |
頻率：0.9Fn～1.1Fn | |
時間：0～100s | |
保護部分精度 | 定值誤差 ≤±5% |
時間誤差<±5%整定時間或35ms | |
整組動作時間誤差≤35ms | |
頻率誤差≤±1% | |
測控部分精度 | 交流量誤差≤±0.5% |
有功無功誤差≤±1% | |
溫度測量誤差≤±1.5℃ | |
頻率誤差≤±1% | |
開關量輸入 | 輸入類型：無源 |
光電隔離輸入數量：8路 | |
操作電源：AC220V、DC220V、DC110V或DC48V（訂貨時注明） | |
開出接點 | 輸出類型:無源(空接點) |
觸點額定載流容量：250VAC/5A或220VDC/5A | |
數字通訊接口 | 接口數目：1路 |
通訊接口類型：RS485或以太網 | |
傳輸方式：異步 | |
通訊協議：MODBUS或IEC60870-5-103 | |
通訊介質：雙絞線或超五類線 |
2.環境參數
電氣環境
絕緣電阻
在正常試驗大氣條件下，裝置的帶電電路部分和非帶電金屬及外殼之間，以及電氣無聯系的各電路之間，用開路電壓500V的兆歐表測量絕緣電阻值；正常試驗大氣條件下，各回路絕緣電阻應不小于100MΩ。
介質強度
在正常試驗大氣條件下，裝置能承受頻率為50Hz，試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
沖擊電壓
在正常試驗大氣條件下，裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間，能承受(1.2/50)μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV，無絕緣損壞。
脈沖群干擾
裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈沖群干擾試驗。試驗嚴酷等級為Ⅲ級， 試驗電壓共模2.5kV， 差模1kV。
輻射電磁場干擾
裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗，即試驗場強為10V/m。
靜電放電干擾
裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級，即接觸放電試驗電壓為8kV、允許偏差±5%，空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。
快速瞬變干擾
裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗，即試驗電壓為4kV，允許偏差±10%。
自然環境
工作溫度：-25℃～70℃
存儲溫度：-40℃～+85℃
濕度：5～95%RH
機械環境
工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應；
運輸條件：能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久、碰撞。
裝置型號 | 裝置名稱 | 適用范圍 |
PDR8510 | 綜合保護測控裝置 | 35KV及以下饋線、變壓器、母聯、電容器 |
PDR8520 | 電動機保護測控裝置 | 35KV及以下異步電動機保護 |
PDR8530 | 電動機綜合保護測控裝置 | 35KV及以下異步電動機綜合保護（含差動保護） |
PDR8540 | 變壓器差動保護裝置 | 35KV及以下變壓器差動保護 |
PDR8550 | 變壓器后備保護測控裝置 | 35KV及以下變壓器后備保護 |
PDR8560 | 備用電源自投裝置 | 進線、母聯及自恢復功能 |
PDR8570 | 電壓監測裝置 | 兩段母線電壓監測 |
PDR8580 | 電壓并列監測裝置 | 兩段母線電壓并列及監測 |
PDR8590 | 發電機差動保護裝置 | 50MW及以下容量發電機的差動保護 |
PDR8000-DL | 變配電綜合監控系統 | 35KV及以下電壓等級的配電站配電系統管理 |

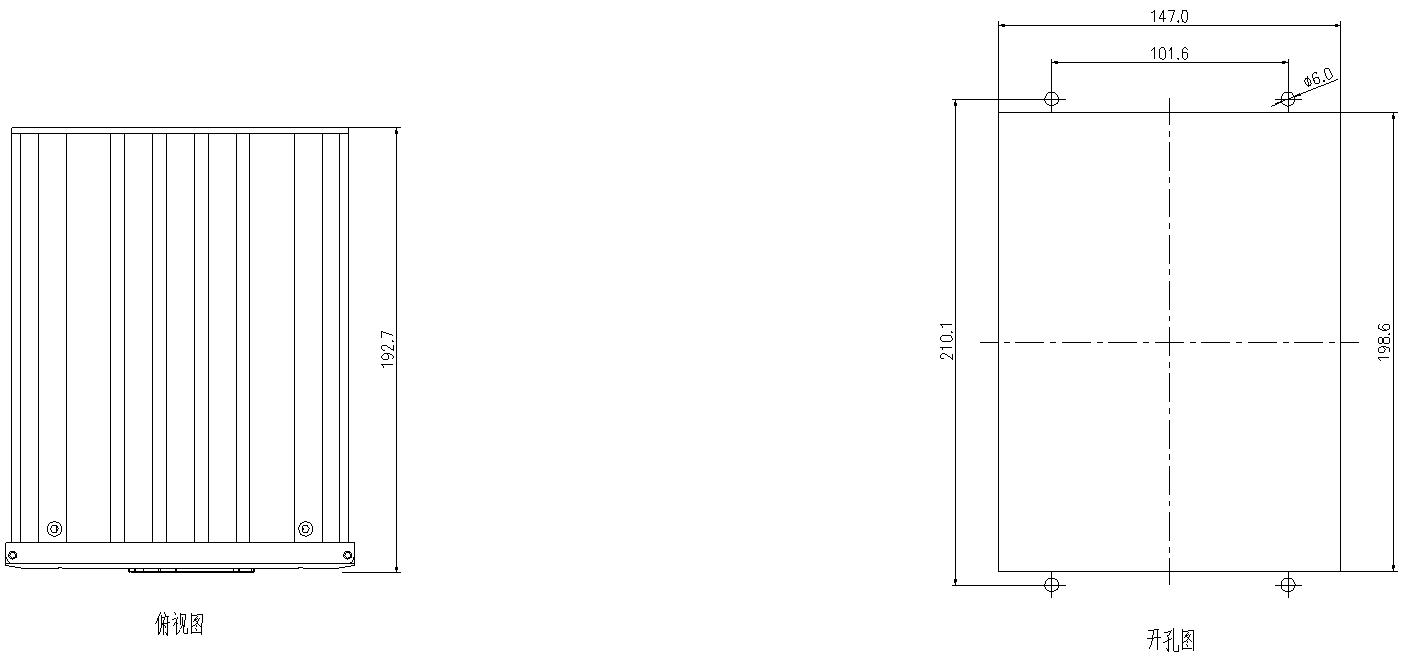

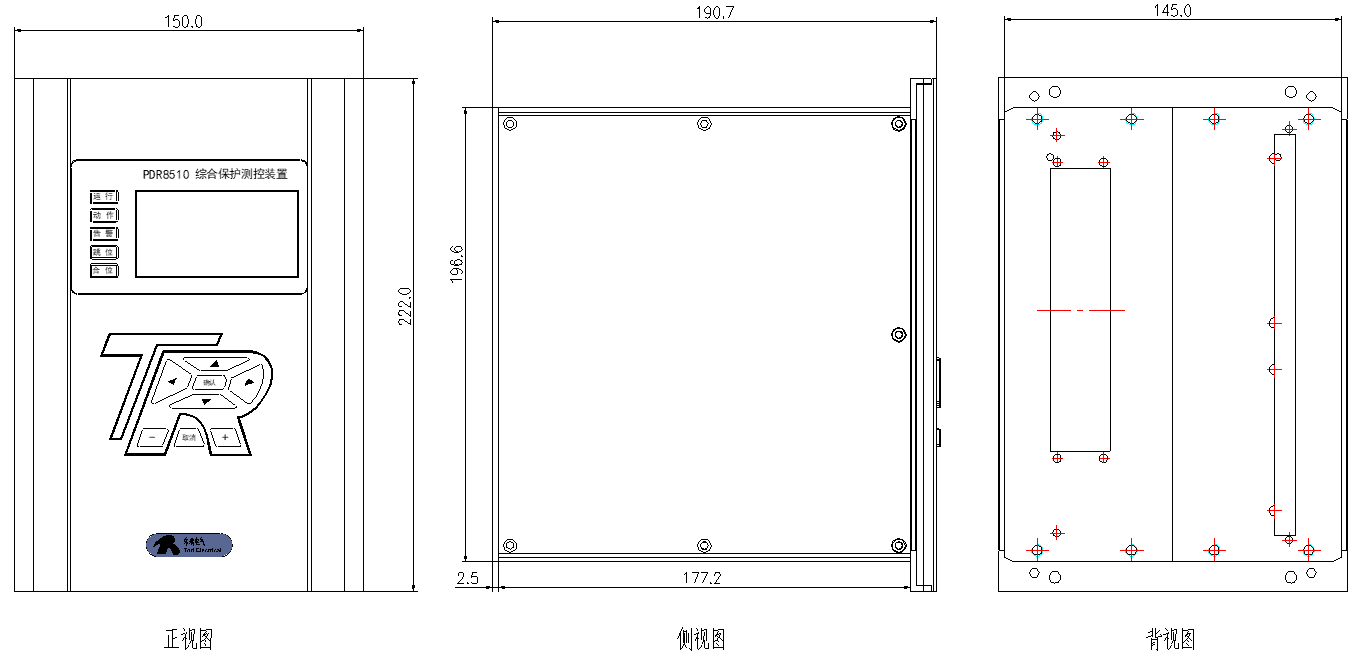

安裝方式：屏面嵌入式安裝。在面板上開一個147mm(橫向)×198.6mm（縱向）的矩形孔以及四個孔距為101.6mm(橫向)×210.1mm（縱向）的Φ6的安裝孔，從正面裝入裝置后，再從背面用4個裝置配套的M5螺絲固定即可。
