1. 可用于0.66KV及以下電壓等級各種電流規格饋出線路的全面保護；

2. PD20KL配套MCT（三相一體式電流互感器），最大電流規格達到400A；

3. 智能型低壓線路保護測控裝置通過監測低壓PC（Power Center）回路的電流、電壓、漏電電流等參數，與低壓進線、饋線回路的斷路器配合，實現分合閘操作與監控管理；可選配漏電跳閘，欠壓報警或跳閘，三段式過流保護等功能，對饋線回路實現完善的保護；

4. 采用寬溫型漢化LCD以及高亮指示燈結合顯示運行狀態及數據；

5. 可編程設置，可在現場方便地更改整定電流、保護定值等參數；

6. 可選配1路RS485通訊接口，采用MODBUS-RTU協議與后臺組網通訊

7. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機；

8. 提供6路開關量輸入采集和3路繼電器輸出，滿足低壓線路的智能保護測控要求；

9. 電源電壓：AC/DC85V～265V（交直流通用，寬范圍），方便設計應用；

10. 測控裝置采用面板開孔屏裝方式（開孔尺寸為76mm×76mm）；

11. 具有32次故障事件記錄功能、有功/無功電度計量功能。

注1：測控裝置“電流規格”應略大于線路設計電流，當線路設計電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；

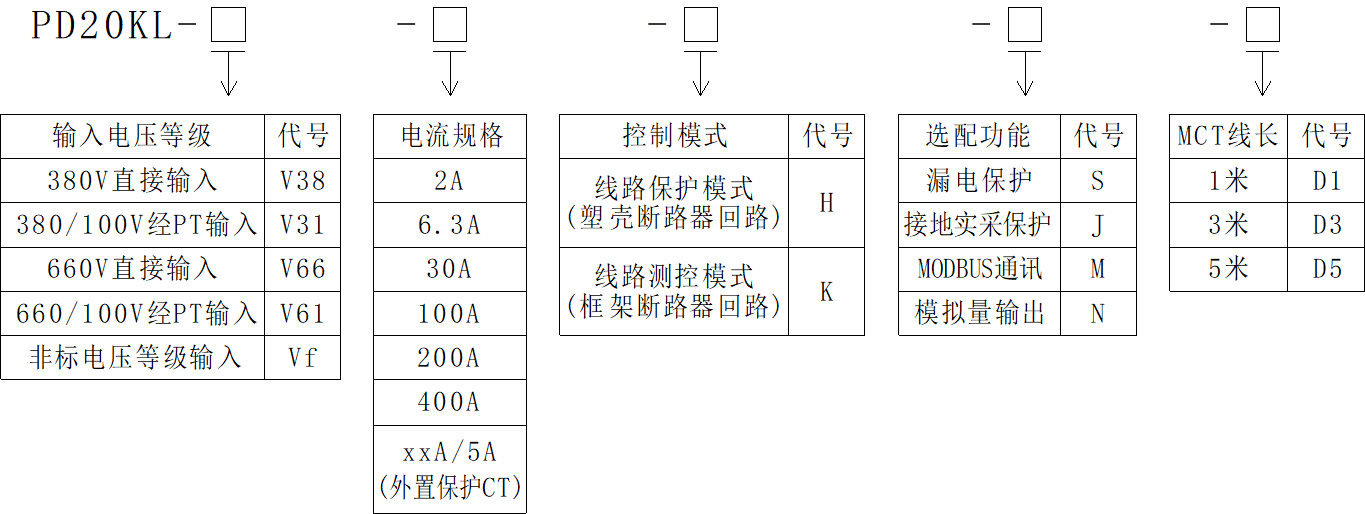

注2：選配功能可同時選擇多種（其中“漏電實采保護S”、“接地實采保護J”和“接地故障合成計算保護”三選一，默認配置“接地故障合成計算保護”）；

注3：測控裝置配套的三相電流互感器（MCT）連接線長度，標配1米，可選1米、3米、5米三種長度。

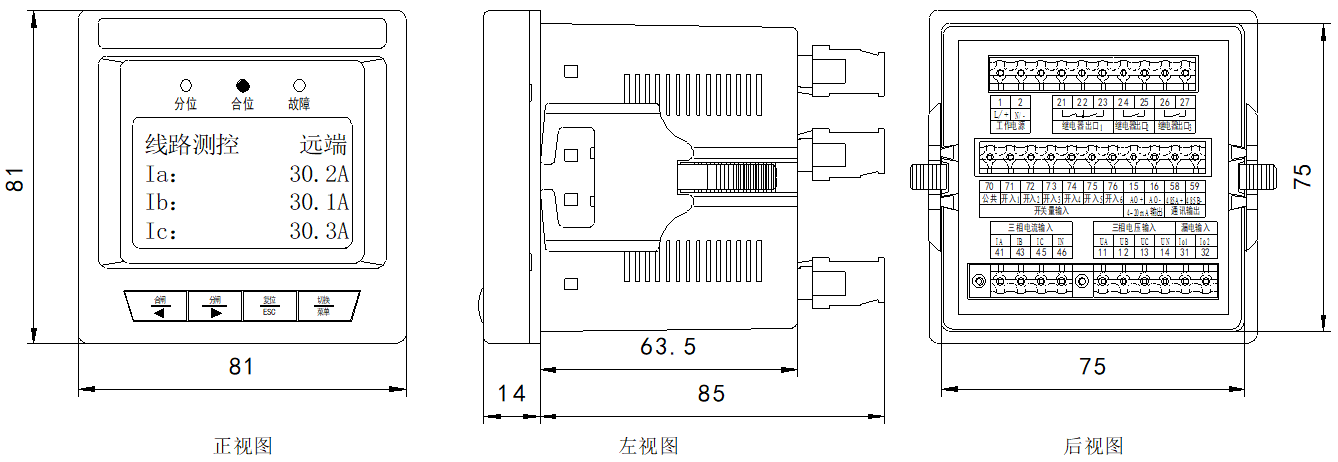

● 測控裝置主機外形尺寸（單位：mm）

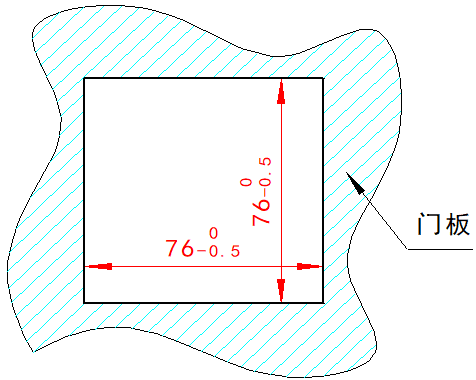

● 測控裝置主機安裝方式：

PD20KL線路測控裝置，采用面板嵌入式安裝方式，在配電柜門板上預先開一個76×76mm的方孔，拔下測控裝置兩側的固定卡，把測控裝置從門板正面放入安裝孔中，再用配套的固定卡插入裝置兩側的卡槽，然后前推，把測控裝置可靠地固定在門板上。

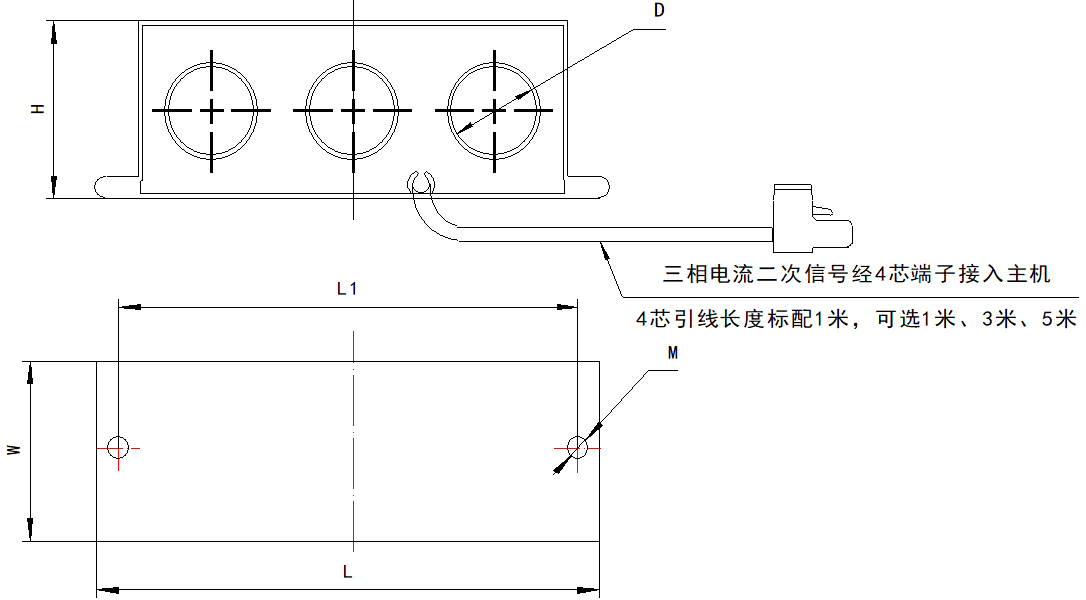

● 配套三相一體式電流互感器（MCT）外形尺寸及安裝方式：

配套三相一體式互感器(MCT)分5種規格型號：

1、MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔），以及大于400A回路的外置CT輸入信號1A、5A（三相外置CT的二次線，同方向一匝穿過3個Ф9.5mm穿線孔）；

2、MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；

3、MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；

4、MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）。

5、MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。

注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按MCT穿孔定義、同方向一匝穿過側控裝置三相電流互感器MCT6.3，CT變比可以在側控裝置內設置。

三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。

● 端子定義（具體見相對應接線圖）：

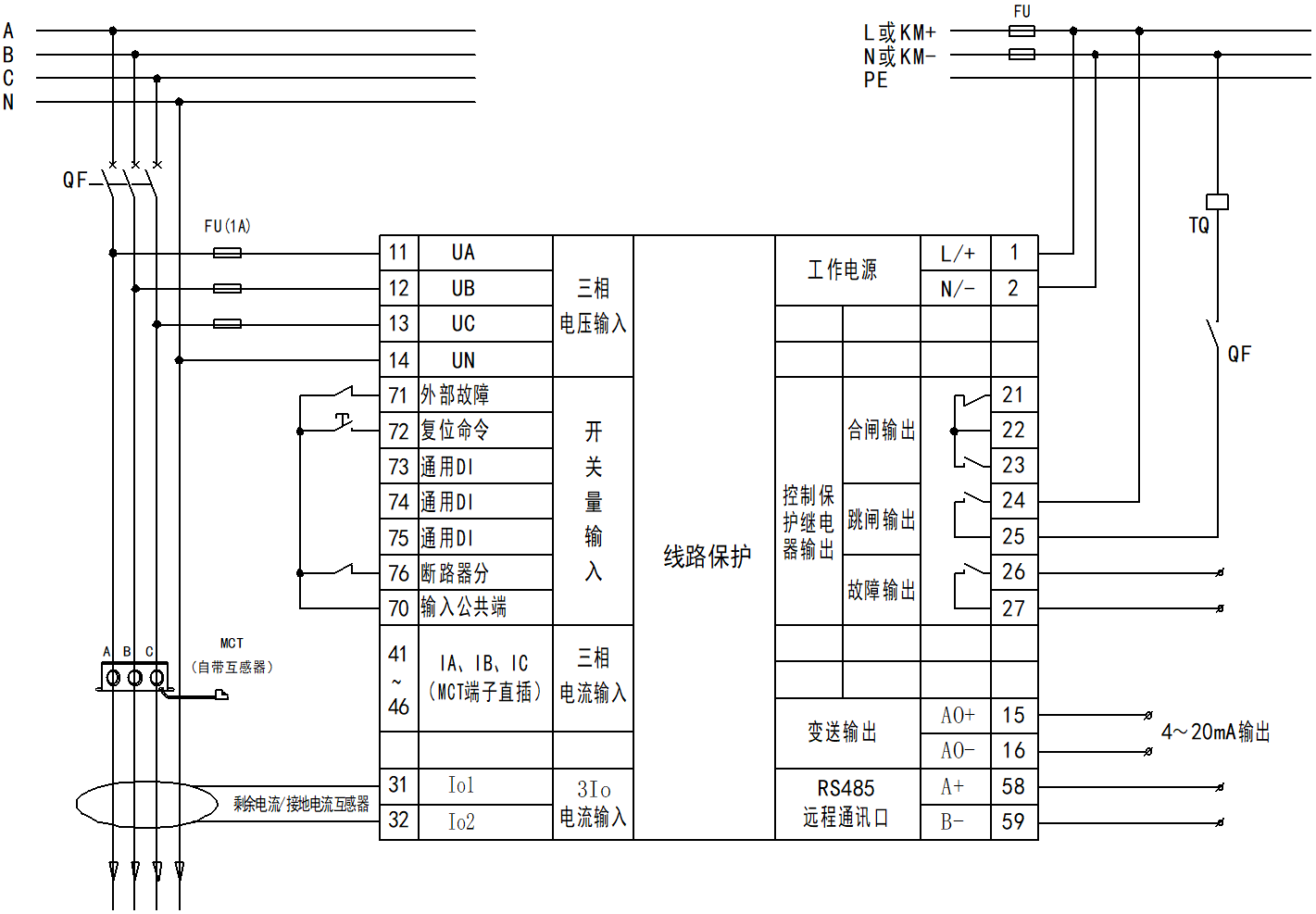

● PD20KL低壓線路保護模式接線圖（塑殼斷路器回路）

PD20KL線路保護模式下，保護裝置左上角顯示“線路保護”字樣，當保護裝置有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器跳閘，“分位”燈亮。故障跳閘后需長按保護裝置“復位按鍵”、開關柜“復位按鈕”方可清除故障指示和故障狀態。

注1：線路保護模式下，測控裝置不可進行分合閘操作，只能作故障跳閘及復位控制。外部故障保護功能可選擇關閉或打開，開入類型可選擇常閉或常開，可通過設置延時時間作“聯鎖跳閘”用。線路保護模式下無權限概念，上圖中的遠程復位按鈕長按＞3秒，可進行復位操作。

注2：圖中MCT為保護裝置自帶電流互感器，≤400A 電流規格保護裝置三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到測控裝置的三相電流輸入端口（41#~46#）；當饋出線回路的設計電流＞400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將外部CT二次側5A電流線按A、B、C相，同向一匝穿過保護裝置MCT6.3的三相孔。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（選型資料見P56頁）。不同的接地系統（如TT系統、IT系統、TN系統），剩余電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。

注4：上圖二次控制回路的斷路器跳閘線圈回路中，建議如圖中所示，接入斷路器的常開輔助觸點（若測控裝置內部繼電器B輸出方式設置為電平方式則必須接入該輔助觸點；若測控裝置內部繼電器B輸出方式設置為短時脈沖方式，視情況可不接）。

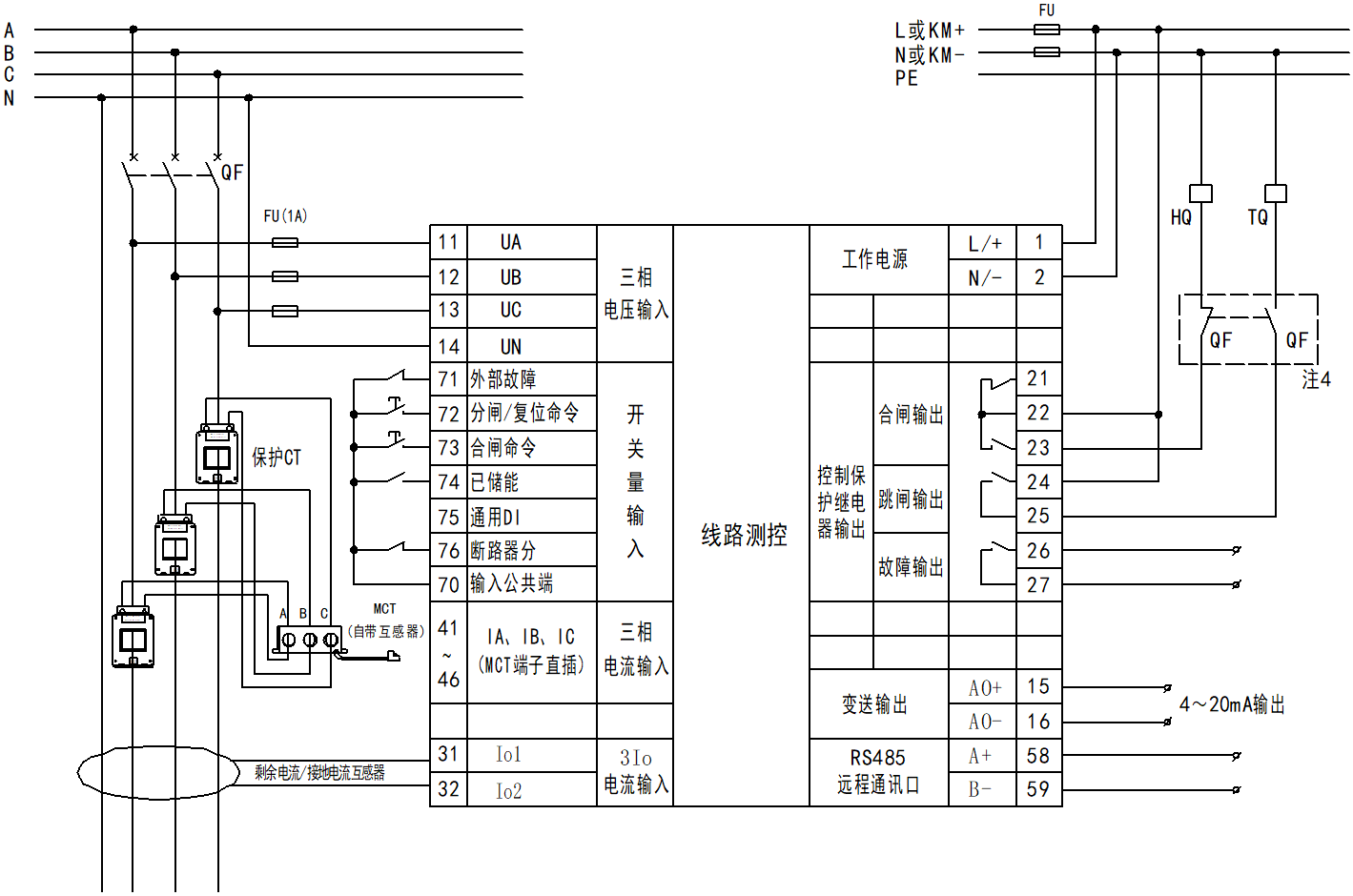

● PD20KL低壓線路測控模式接線圖（框架斷路器回路）

PD20KL線路測控模式下，測控裝置左上角顯示“線路測控”字樣，當測控裝置收到合閘命令時，內部繼電器A （合閘繼電器）吸合，則斷路器合閘線圈得電，斷路器合閘，“合位”燈亮。當測控裝置收到分閘命令，或者有保護跳閘動作發生時，繼電器B（跳閘繼電器）吸合，則斷路器分勵線圈得電，斷路器分閘，“分位”燈亮。故障跳閘后需長按遠程“復位按鈕”方可清除故障指示。

注1：合閘、分閘/復位操作可以由測控裝置操作按鍵、遠端按鈕/DCS開關量命令、后臺通訊控制三種控制方式中的某一種來完成（需在測控裝置的系統設置中選擇操作權限：按鍵、遠端、程控，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效）。外部故障保護功能可選擇關閉或打開，開入類型可選擇常閉或常開，可通過設置延時時間作“聯鎖跳閘”用。上圖中的遠端合閘按鈕、分閘/復位按鈕都采用點動式，分閘/復位按鈕短按為分閘，長按＞3秒分閘并復位。

注2：當進線或饋出線回路采用框架斷路器控制時，三相主線路的銅排預先穿過3個外部保護CT（P1進，P2出），將外部CT二次側5A電流線按A、B、C相，同向一匝穿過保護裝置MCT6.3三相孔，MCT引出線自帶的4芯端子直接插接到測控裝置的三相電流輸入端口（41#~46#）。

注3：選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（選型資料見P56頁）。不同的接地系統（如TT系統、IT系統、TN系統），剩余電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。

注4：上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中，建議如圖中所示，分別接入斷路器的常閉和常開輔助觸點（若測控裝置內部繼電器A、B輸出方式設置為電平方式則必須接入該輔助觸點；若測控裝置內部繼電器A、B輸出方式設置為短時脈沖方式，視情況可不接）。
