PDR960系列電能質量在線監測裝置，主要用于監測、評估分析監測點的電能質量，主要包括電能質量實時監測、電能質量事件告警、錄波、數據統計、評估分析5個主要功能。實時監測分析的主要指標為：基本電氣參量、電壓偏差、諧波電壓、諧波電流、頻率偏差、三相電壓不平衡度、電壓波動與閃變等，所有實時監測的參量和電能質量指標
均可長時間存儲檢索。針對電能質量越限、電壓暫升和電壓暫降，裝置提供事件告警和錄波分析功能。
電能質量在線監測裝置在電力系統、工業用戶以及其他需要電能質量監測的場合中發揮著至關重要的作用，確保電力供應的穩定性和安全性，提高電能利用效率，降低電能損耗，并為智能電網的建設提供數據支持。
1.采用 32 位處理器，16 位 AD 采樣，主要元件全部采用進口器件，保證了裝置電氣設計 上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下 的適應能力和可靠性。
2.針對 400V 光伏并網系統而設計。具有完善的電能質量監測功能，具有通訊接口，能夠 通過現場總線將數據和信息傳送至上位機（監控、調度計算機）。
3. 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
4.具有多路開關量輸入和輸出，所有的開入均為交直流兩用。
5.配置工業級寬溫型 5 寸彩屏，全中文操作菜單及事故報文顯示。
6.面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置 等等，并有完善的預告、告警功能。
7. 具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
8.兩路以太網通訊（IEC60870-5-104 通訊規約）。
9.裝置 1 路 GPS 對時為 IRIG-B 碼對時，B 碼對時則裝置自動識別，完成日月年時分秒的 對時功能，秒過零時自動對時。對時接口電平均采用 485 差分電平，對應端子 X1:3（B+）， X1:4（B-）。
10.整機靜態功耗小于 10W。
11.高抗干擾性，通過 10 項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
1.技術參數
| 序號 | 主要參數 | 功能 | 應用 |
| 1 | 工作電源 | 電源 | AC/DC85~265V(AC工頻：50Hz) |
| 功耗 | 正常運行≤5W；裝置動≤11W | ||
| 2 | 電流輸入 | 額定值 In | 5A（AC1A 需訂貨注明） |
| 測量范圍 | 測量電流：0.03 In ～1.2 In | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 電壓輸入 | 額定值 Un | AC380V（AC100V 需訂貨注明） |
| 測量范圍 | 0.3Un~1.2Un | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 電參量誤差 | 測量電流 | 不大于 0.2% |
| 測量電壓 | 不大于 0.2% | ||
| 測量頻率 | 0.05Hz | ||
| 功率 | 0.5% | ||
| 5 | 開關量輸入 | 通道數 | 11路 |
| 輸入類型 | 空接點 | ||
| 開關量電壓 | 強電開入 | ||
| 6 | 繼電器輸出 | 通道數 | 9 路 |
| 工作電壓 | AC250V/8A | ||
| 輸入方式 | 無源接點 | ||
| 隔離方式 | 光電隔離，隔離電壓 2500V | ||
| 7 | 485 通訊 | 通訊接口 | RS485 標配 1 路 |
| 隔離類型 | 光電隔離，帶防雷功能 | ||
| 波特率 | 1200bps～9600bps | ||
| 通訊規約 | Modbus | ||
| 8 | 以太網 | 網絡參數 | 兩路以太網，10M/100M 自適應， IEC60870-5-104 |
| 9 | B 碼對時 | 通訊接口 | RS485 差分電路 |
2.正常工作大氣參數
| 序號 | 主要參數 | 應用 |
| 1 | 正常工作溫度 | -10℃～+55℃ |
| 2 | 存儲溫度 | -25℃～+70℃ |
| 3 | 相對濕度 | 5％～95％ |
| 4 | 大氣壓力 | 60kPa～106kPa |
| 5 | 防護等級 | IP50 |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
PDR960-A1電能質量在線監測裝置(A類，單通道) PDR960-A2電能質量在線監測裝置(A類，雙通道) | 適用于對電能質量要求嚴格的場所，如大型工業園區、數據中心、醫院、學校等 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 測控與記錄功能：單通道或雙通道三相電測量(電流、電壓0.1級，功率0.2級),2~50次諧波、間諧波、電壓頻率偏差、電壓電流不平衡度、電壓波動、電壓閃變、暫態擾動等監測+告警+錄波+統計+分析；具有32G存儲; 儲遙信功能：26路開入量采集(外加電源：AC220V、DC110V、DC220V等); 繼電器輸出：共9組繼電器，用于報警輸出或邏輯控制； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-104規約，可選IEC61850規約),可用于遙測、遙信；另具有B碼對時接口； |
| PDR960-BG電能質量在線監測裝置(B類，雙通道) | 適用于對電能質量要求相對較高的場所，如機械設備、冶金礦產等工業用戶 | 門板螺栓安裝，開孔尺寸：147×199mm,另加4個Φ6mm安裝孔。 | 測控與記錄功能：雙通道三相電測量(電流、電壓0.1級，功率0.2級),2~30次諧波、電壓頻率偏差、電壓電流不平衡度、電壓波動、電壓閃變、暫態擾動等監測+告警+錄波+統計+分析；可選32G存儲; 儲遙信功能：26路開入量采集(外加電源：AC220V、DC110V、DC220V等); 繼電器輸出：共8組繼電器，用于報警輸出或邏輯控制； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-104規約),可用于遙測、遙信；另具有B碼對時接口； |
| PDR960-BD電能質量在線監測裝置(B類，雙通道) | 適用于對電能質量要求相對一般的場所，如居民小區、商業中心等，也適用于400V光伏項目 | 門板嵌入卡裝，開孔尺寸：159×123mm | 測控與記錄功能：雙通道三相電測量(電流、電壓0.2級，功率0.5級),2~30次諧波、電壓頻率偏差、電壓電流不平衡度、暫態擾動等監測+告警+統計+分析; 析遙信功能：11路開入量采集(外加電源：AC220V、DC110V、DC220V等); 繼電器輸出：共9組繼電器，用于報警輸出或邏輯控制； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),兩路以太網接口(IEC60870-5-104規約),可用于遙測、遙信；另具有B碼對時接口； |

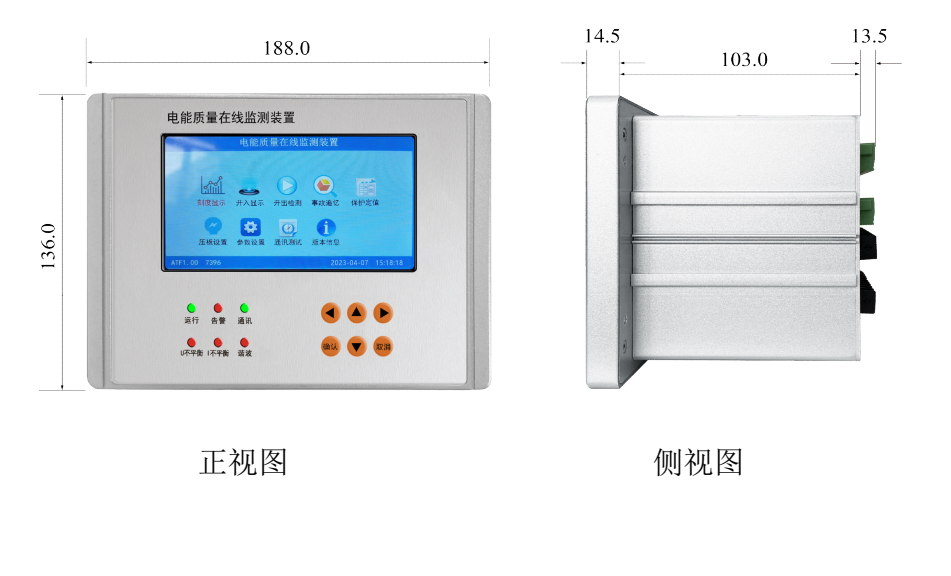

外形尺寸圖

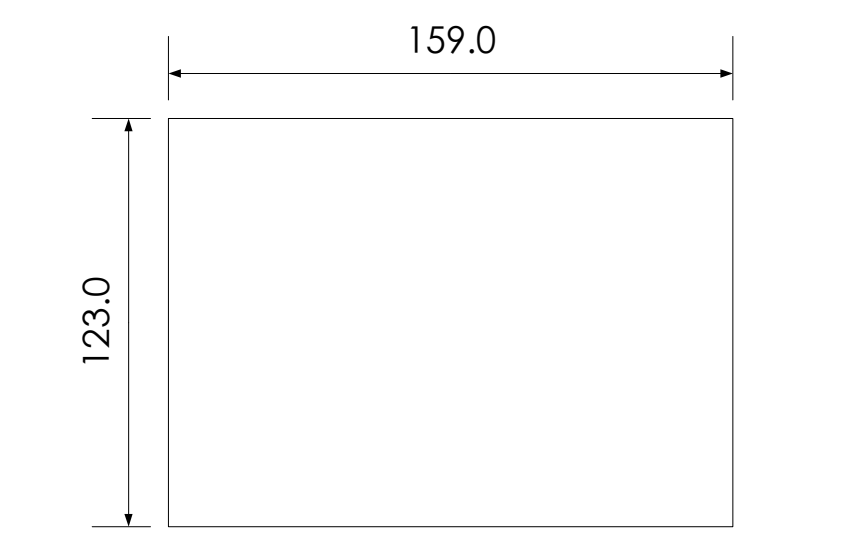

開孔安裝尺寸圖
注：在屏柜上開矩形孔，固定方式為卡扣固定，出廠配置左右各一個固定卡扣；
