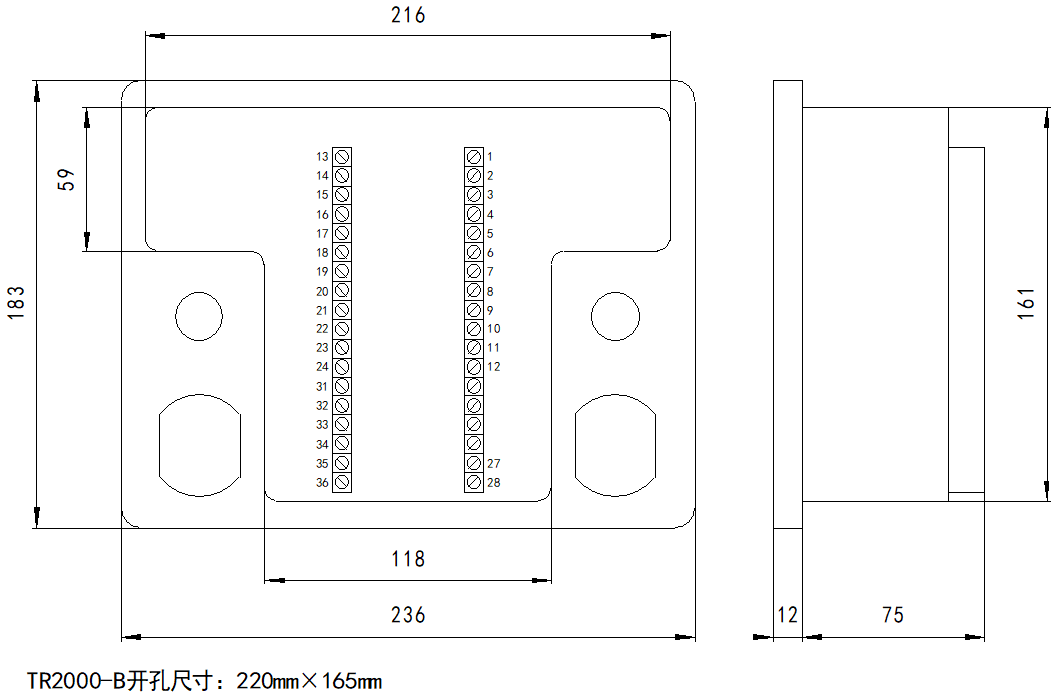

外形尺寸

屏面嵌入式安裝，在面板上開一個220mm(橫向)×165mm（縱向）的矩形孔，從正面裝入TR2000-B裝置后，再從背面用3個配套固定件三點固定即可。

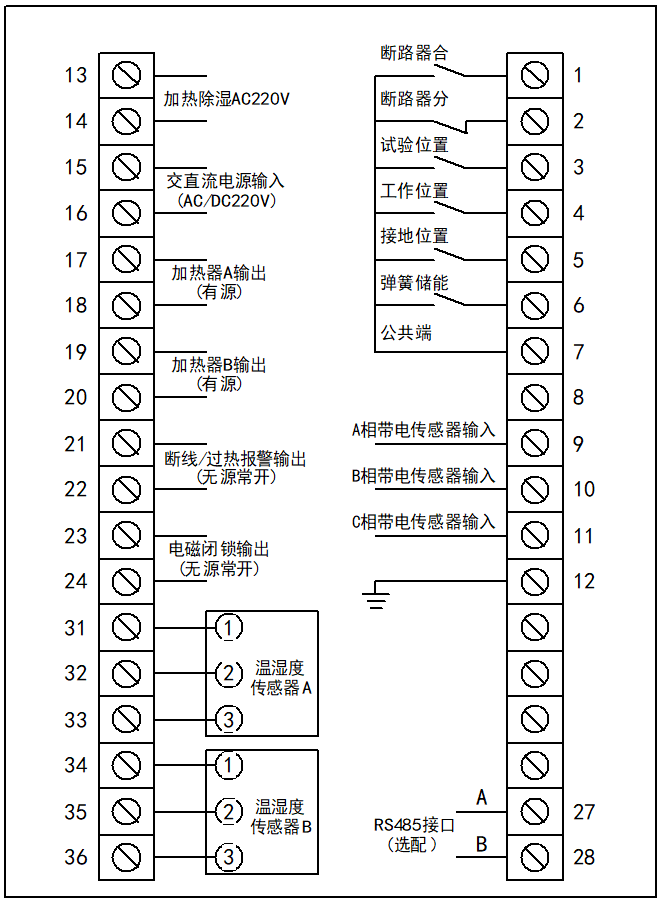

接線端子圖

在安裝使用TR2000-B裝置時需注意以下幾點：

一、動態模擬指示輸入部分（端子1#～7#）必須接無源干接點，帶電線路接入會損壞裝置。

二、溫濕度傳感器與裝置連接必須正確、可靠，否則裝置會一直處于加熱狀態。

三、當需進行大于標稱電壓2倍以上的高壓試驗時，請先將裝置上高壓帶電顯示接線端子拔下，高壓帶電顯示接線端子與裝置配套的高壓試驗短接模塊短接后方可進行高壓試驗，防止異常過壓損壞裝置。

訂貨時，用戶需將一次系統圖和轉換開關接點圖傳真或發郵件到我公司，注明所訂產品的具體型號及數量，并標清需以下功能的一種或多種：

動態模擬圖（有斷路器的說明是否要儲能指示）；

柜內溫濕度控制（一路或二路溫濕度傳感器控制）；

高壓帶電顯示及帶電閉鎖；

RS485通訊接口。

我公司將根據一次系統圖及用戶的具體要求制作產品方案，待用戶確認方案后開始定制產品。
