1. 產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙”值，保證通訊可靠性；

2. 可選擇上位機或本地撥碼開關兩種方式進行設置產品的地址和波特率；

3. 產品采用軟硬件“看門狗”技術，防止死機現象；

4. TRTU-M32還額外提供32路輸入信號指示功能：使用32只雙色LED燈指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），可以經由通訊設置信號輸入的高低報警閾值和動作延時時間；

5. 電磁兼容：
   GB/T 17626.2 靜電放電抗擾度試驗  等級4
   GB/T 17626.3 射頻電磁場輻射抗擾度試驗  等級3
   GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗  等級4
   GB/T 17626.5 沖擊（浪涌）抗擾度試驗  等級3
   GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗 等級3
   GB/T 17626.12 振蕩波抗擾度試驗  等級3

1. 輔助電源：AC/DC 220V，允許AC/DC85~265V或24VDC，允許DC18~36V(訂貨時需注明)

2. 功   耗：≤5W

3. 工作環境：-20~55℃

4. 相對濕度：5~95%，不凝露，無腐蝕性氣體

5. 存儲溫度：-25~70℃

6. 海拔高度：≤2500m

7. 防護等級：IP20

8. 絕緣強度：2kV/1min，50Hz

9. 安裝類別：標準35mm導軌安裝

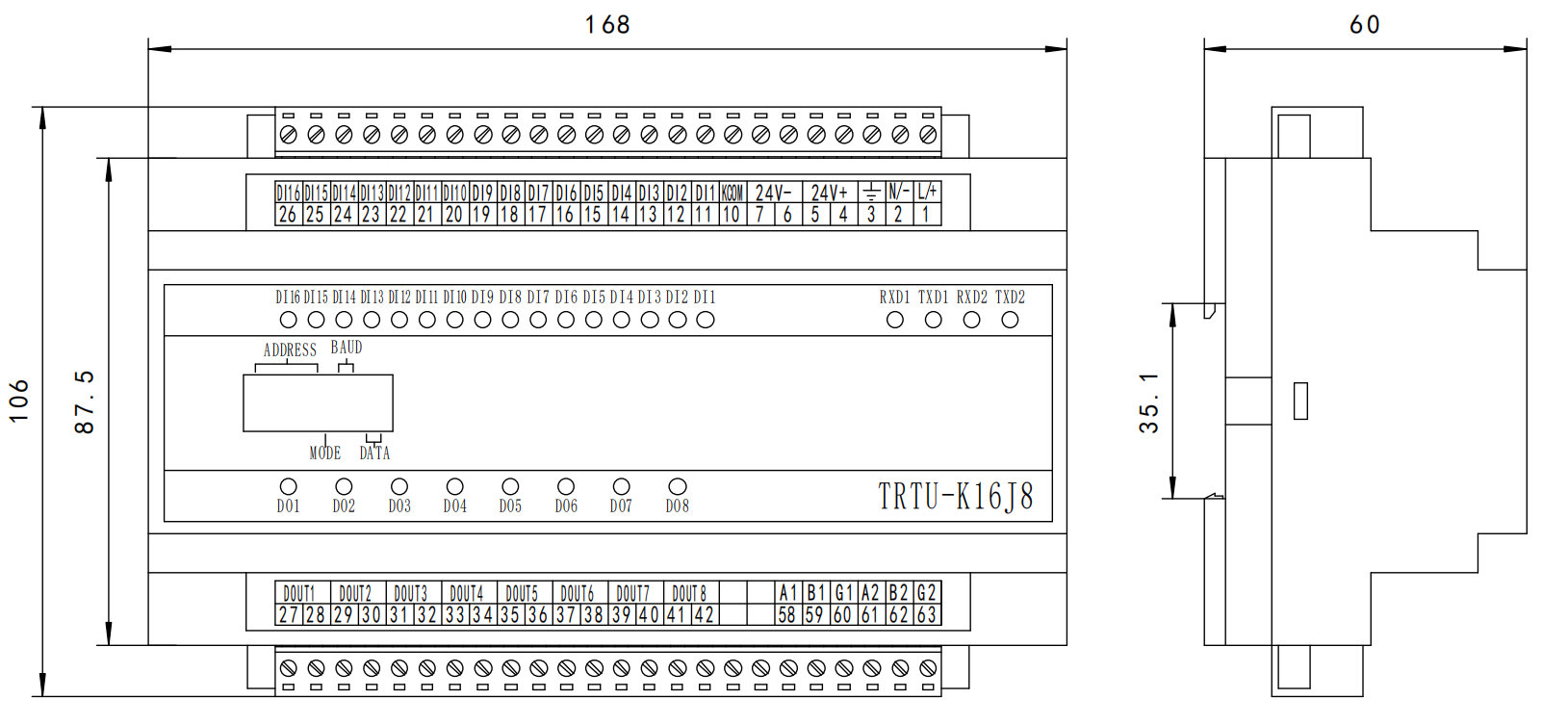

1、外形尺寸

（長×寬×高：168×106×60mm）

2、安裝方式

安裝方式：固定安裝在35mm的標準導軌上。

1、遙信單元TRTU-K16、TRTU-K32

1.1概述

遙信單元可同時采集最多 32 路有源濕接點或無源干接點開關量信號。信號采用光電隔離輸入，有效 地保護內部電路不受外界強信號干擾而損壞。與上位機通過 RS485 總線連接進行數據交換，實時反映開關 量狀態；并可存儲 32 路 1750 組事件順序記錄（SOE 信息），準確反映開關量變化事件。

1.2技術指標

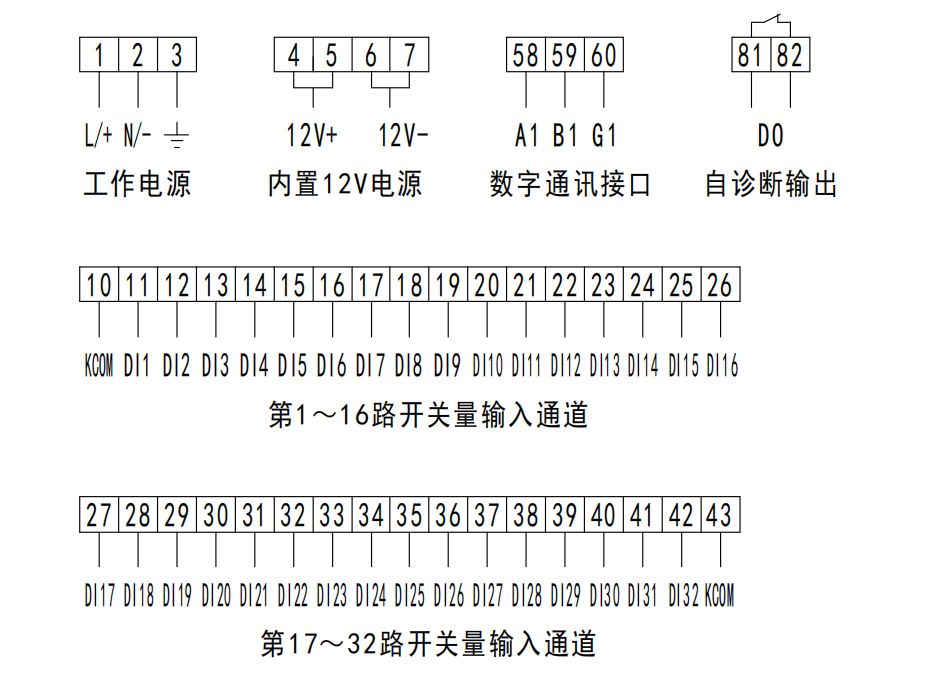

1.3遙信單元接線圖

 1.4遙信單元應用

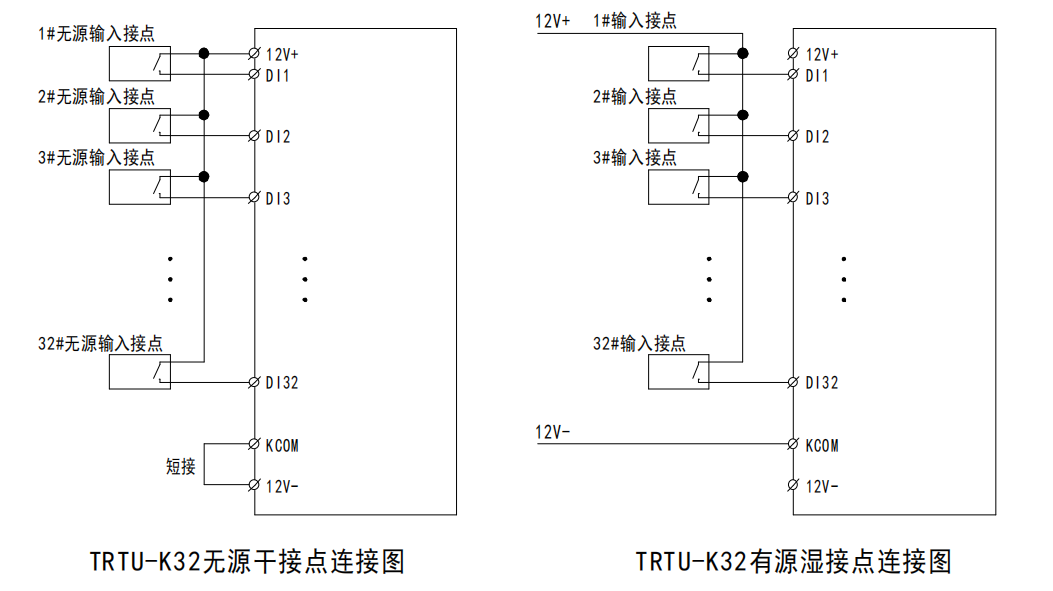

注：無源干接點接入時，12V+作為公共端與各 DI 輸入單端相連，KCOM 應與 12V-短接；

        有源濕接點接入時，12V+和 12V-懸空，DI 外接電源默認為 DC12V（AC220V 等電源規格需標明）。

2、遙控單元TRTU-J16

2.1 概述

遙控單元是遠程繼電器輸出模塊，用于接收計算機指令，執行系統的遙控操作或自動控制?？煽刂?16 路繼電器輸出，通過 RS485 總線與上位機相連實現相應的控制功能，同時可存儲 16 路 1600 組繼電器動作 時間順序記錄。

2.2技術指標

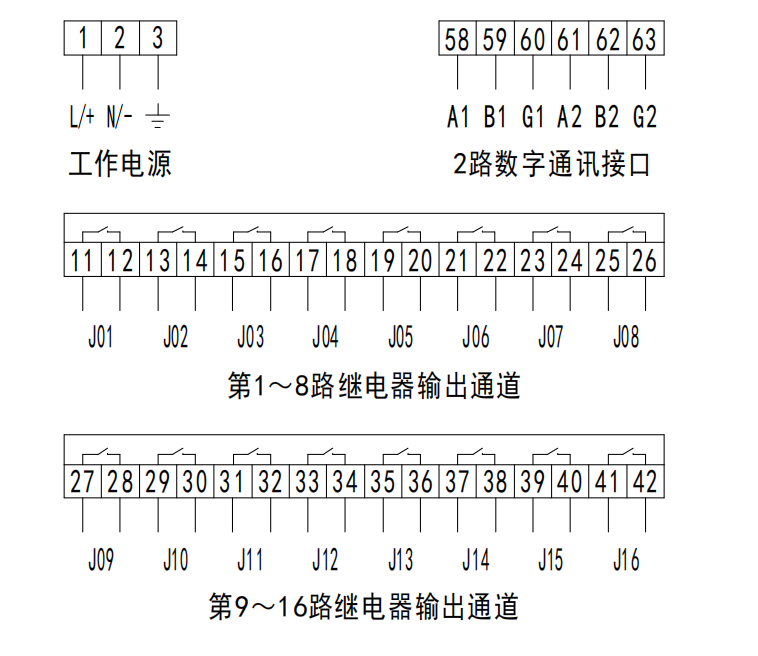

2.3遙控單元接線圖

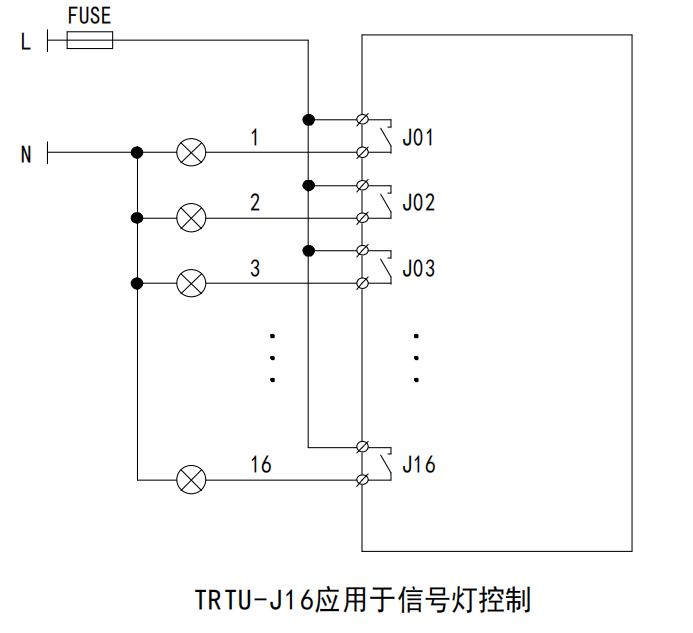

2.4遙控單元應用

3、遙信遙控組合單元 TRTU-K16J8

3.1 概述

遙信遙控組合單元可同時采集 16 路有源濕接點或無源干接點開關量信號，信號采用光電隔離輸入， 有效地保護內部電路不受外界強信號干擾而損壞，與上位機通過 RS485 總線連接進行數據交換，實時反映 開關量狀態；包含遠程繼電器輸出模塊，用于接收計算機指令，執行系統的遙控操作或自動控制，可控制 8 路繼電器輸出，通過 RS485 總線與上位機相連實現相應的控制功能；并可存儲 24 路 1750 組事件順序記 錄（SOE 信息），準確反映開關量變化事件。

3.2技術指標

    ??

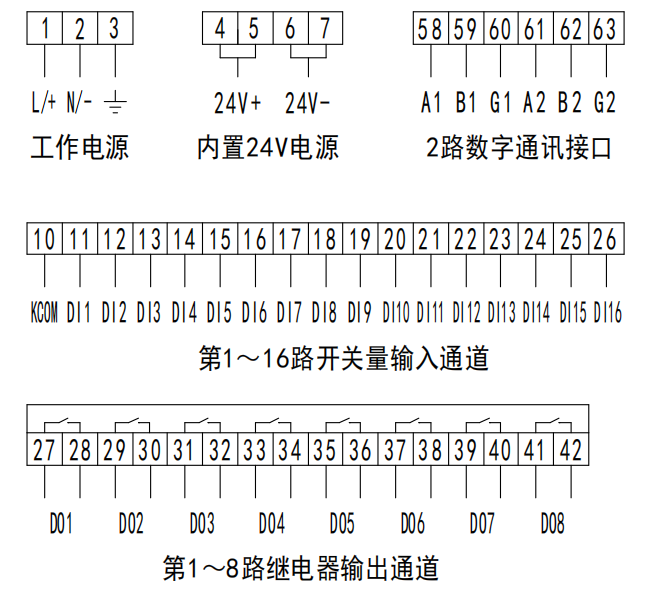

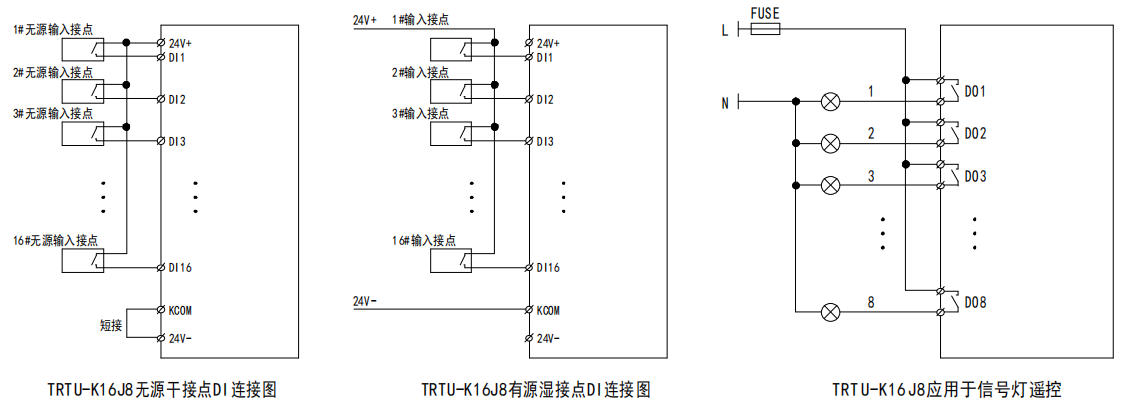

3.3遙信遙控組合單元接線圖

3.4遙信遙控組合單元應用

 注：無源干接點 DI 接入時，24V+作為公共端與各 DI 輸入單端相連，KCOM 應與 24V-短接；

        有源濕接點 DI 接入時，24V+和 24V-懸空，DI 外接電源默認為 DC24V（AC220V 等電源規格需標明）。

4、遙測單元TRTU-M16、TRTU-M32

4.1 概述

    遙測單元采用交流采樣方式，真有效值運算，可同時采集 32 路 DC0~20mA，AC0~20mA 或 DC0~5V， AC0~5V，與上位機通過 RS485 總線進行數據交換，反映變送器或傳感器的標準信號的遙測值。用于測量 電流、電壓、溫度、壓力等模擬信號并轉換為數字信號，經通訊實現與監控系統的數據交換。

4.2技術指標

4.3產品特點

A、使用交流采樣方式，真有效值測量；

B、具有 32 個雙色 LED 燈，用于指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警）， 可以經由通訊設置信號輸入的高低報警閾值和動作延時時間。

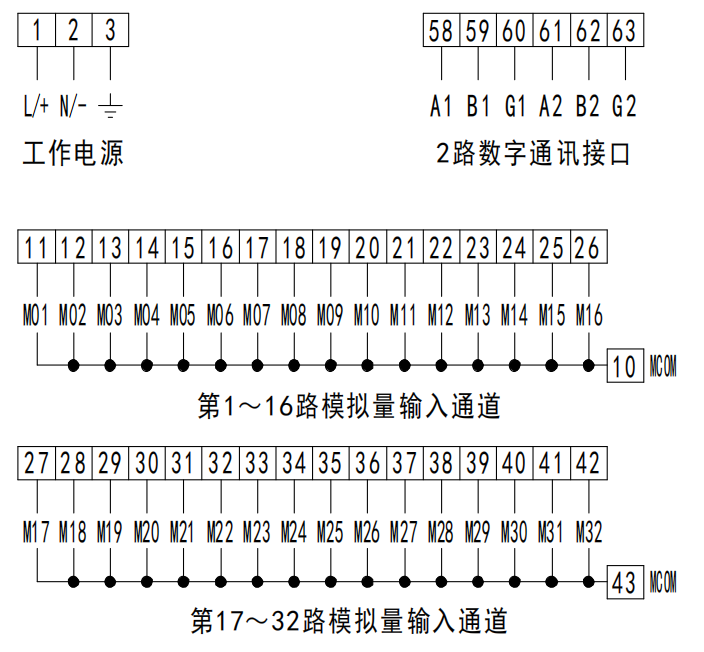

4.4遙測單元接線圖

 4.5遙測單元應用

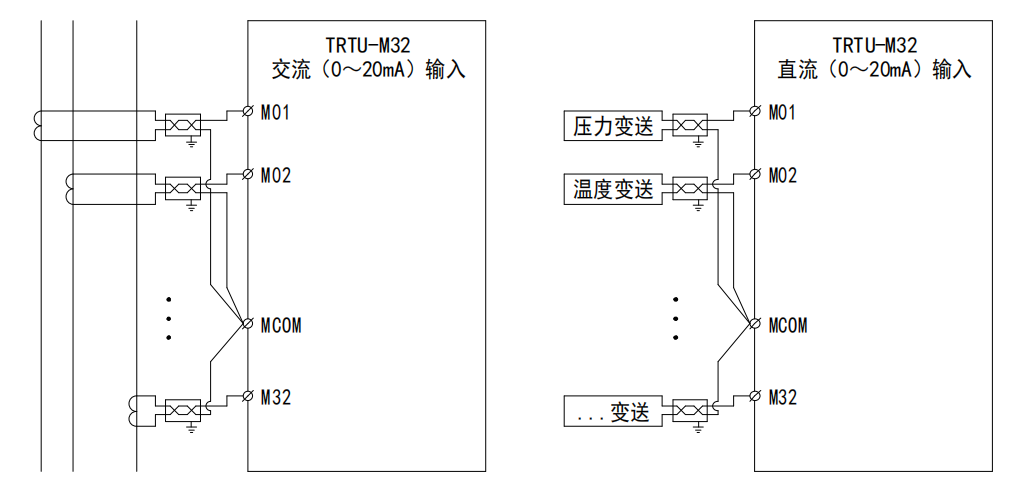

注 1：為降低輸入引線電阻帶來的測量誤差，1~16 路輸入信號負端應接至 10#端子 MCOM 點，17-32 路輸 入信號負端應接至 43#端子 MCOM 點，公共負端請務必全部直接接至 MCOM 端。不可為求減少連接線而 在輸出位置多組隨意并接后再用一根導線接至 MCOM 端。

注 2：輸入連接導線推薦使用帶屏蔽的雙絞電纜，其屏蔽層應在靠近 TRTU-M32 的機柜處就近一點接地。

5、遙脈單元 TRTU-P32

5.1 概述

    遙脈單元采集脈沖量與上位機通過 RS485 總線連接進行數據交換?？蓪﹄娏Φ挠泄驘o功脈沖電度表 進行脈沖計數，計數值掉電保護。也可對自動化中的脈沖進行計數。

5.2 技術指標

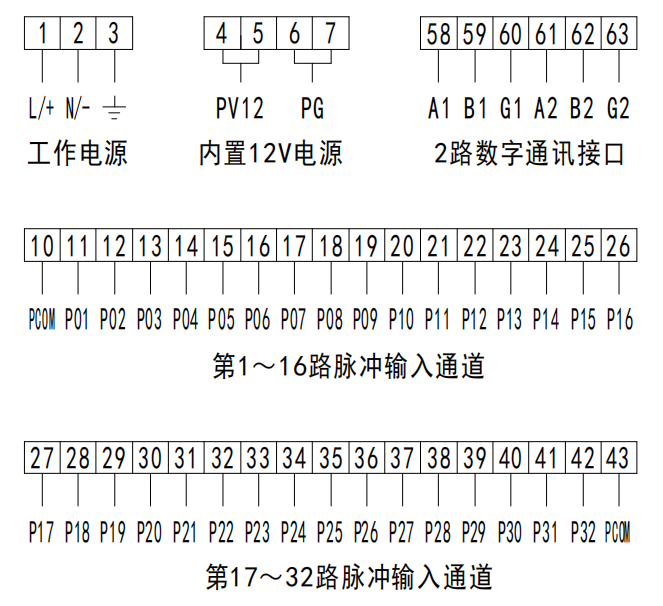

5.3 遙脈單元接線圖

5.4 遙脈單元應用

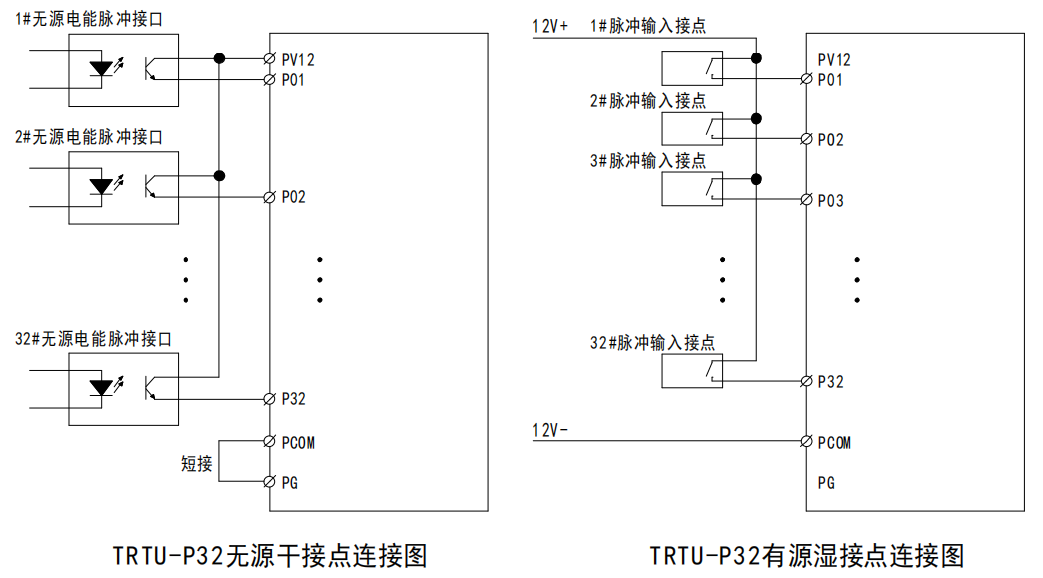

注：無源干接點接入時，Pi（i=1~32）與公共端 PV12 為各通道輸入端，同時 PCOM 應與 PG 短接；

       有源濕接點接入時，Pi（i=1~32）與公共端 PCOM 為各通道輸入端，同時 PV12 和 PG 懸空。

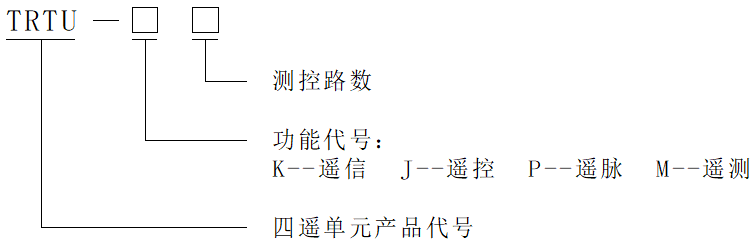

訂貨時，請詳細寫明所需產品的型號、輔助電源電壓等級、測控路數、訂貨數量等相關內容。
