該產品是一種 UHF 全向傳感器，一般安裝在配電房的中部離地面 2 米左右的高度，需要與局放采集裝置配套使用，實時監控配電房內 空間電磁波輻射狀態，監測整個高壓室里開關柜發生局部放電時產生 的特高頻信號，把信號傳送到局放采集裝置。
設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。
安裝方便穩固，不易脫落。
監測范圍廣，可以監測整個高壓室的局部放電情況。
產品功能
| 監測功能 | 實時監控配電房內空間電磁波輻射狀態，監測開關柜發生局部放電時產生的特高頻信號。 |
| 輸出功能 | 并把采集到的特高頻信號傳到局放采集裝置。 |
安裝位置選擇在配電房的中部離地面 2 米左右的高度，注意也要預留 PD_AD 局放采集裝置的位置。

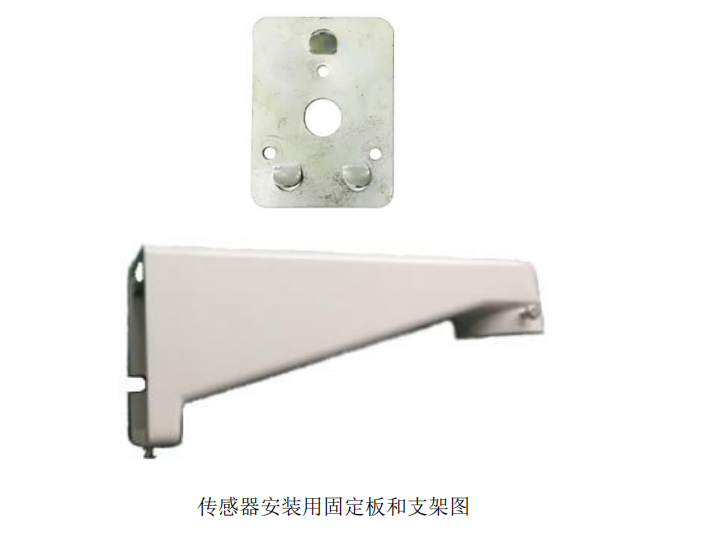

確定位置后，先按照傳感器固定板孔位打孔，用 M6 膨脹螺 絲固定，然后將傳感器球機掛上去，并擰緊下部的緊固螺絲，注意射 頻電纜出現位置，有專用出線口。
支架局部結構圖（圖中 1 緊固螺絲、2 射頻電纜出線口）
技術指標
| 機身參數 | 檢測頻段 | 300~3000MHz |
| 傳感器靈敏度 | ≥15mm | |
| 阻抗匹配 | 50Ω | |
| 駐波比 | ≤2 | |
| 輸出接口 | N型 | |
| 方向性 | 在各個方向上應具有相同的增益特性 | |
| 工作環境 | 溫度 | -40℃~85℃ |
| 濕度 | ≤95%RH |
