REM303系列，導軌卡裝
功能特點
產品符合GB/T17215、GB/T17883相關標準；
適用于頻率在45~65Hz范圍內的三相電網的電能管理領域；
可實時測量三相U、I、P、Q、S、PF、F等電網參數；
三相有功電能計量，可選分時復費率計量方式（8時段4費率）；
可選本地IC卡預付費方式，或遠程費控售電方式；
儀表內置大功率繼電器（100A），可實現費控分閘、合閘操作；
直接輸入型電能表最大輸入電流80A，大于80A經CT接入；
采用8位段碼LCD分頁輪顯方式；
具有惡性負載控制、超載控制功能（可關閉）；
采用現場總線通訊技術（RS485接口/MODBUS協議），與費控系統進行遠程通訊；
采用35mm標準導軌卡裝方式安裝，使用方便、操作簡單、使用場合廣泛；
技術參數 | 性能指標 |
電能精度等級 | 1.0級 |
電能計量范圍 | 0~99999999KWh |
額定電壓 | AC 220V/380V |
電流規格 | 直接接入：5(20)A、10(40)A、20(80)A；經CT接入：1.5(6)A |
工作電壓 | 正常：0.9~1.1Un 極限：0.7~1.2Un |
參比頻率 | 45~65Hz |
啟動電流 | 0.004Ib |
功耗 | ≤5VA |
電能脈沖輸出 | 脈沖寬度：80±20ms 光耦隔離輸出 |
數字通訊 | 標配1路RS485接口，支持Modbus-RTU協議，波特率9600bps，無校驗 |
工作環境 | 溫度：-20℃~+55℃；相對濕度：≤95% 無凝露；海拔：≤2500m |
外形尺寸 | 長×寬×高：126×97×76mm |
功能 型號 | REM303-C | REM303-CF | |
在線 測量 | U、I | √ | √ |
P、Q、S | √ | √ | |
PF、F | √ | √ | |
三相有功電能計量 | √ | √ | |
分時復費率 | - | √ | |
預付費方式 | 遠程售電 | 遠程售電 | |
數字通訊（RS485） | 1路 | 1路 | |
注1：表格中打“√”表示具備此項功能，“-” 表示不具備此項功能。

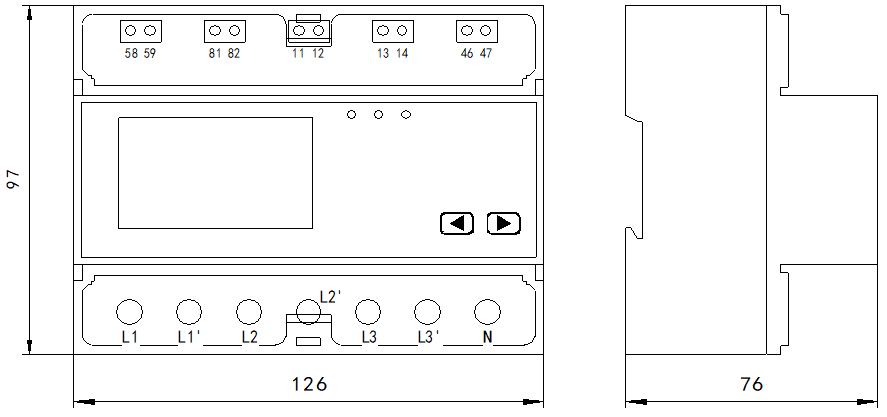

外形尺寸圖（單位：mm）
安裝方式
采用35mm標準導軌卡裝方式，如下圖：
接線示意圖
注意：
1、費控表的工作電源取自電壓信號（不需要接入輔助電源）；
2、接線時務必擰緊螺栓，避免因接觸不良導致儀表不正常工作。建議用戶現場投用三個月后，費控表上的螺栓，在主回路可斷電的情況下再緊固一次。
3、當輸入電流大于80A時，需外配二次電流為5A的電流互感器，此時用戶的拉閘操作需要使用帶有分勵線圈脫扣功能的斷路器。
4、經電流互感器接入的REM303預付費電能表，輸出繼電器為無源干接點，當用戶剩余電量為0時，繼電器閉合輸出脫扣信號（繼電器容量AC250V,5A）。
