開關柜局放在線監測包含開關柜局放傳感器、開關柜局放集中采集器、開關柜局放集中顯示裝置(可選配)或局放在線監測系統組成。該產品利用特高頻、地電波、超聲波局放傳感器監測電氣設備運行時的局部放電信號，從而判斷高壓電氣設備內部是否存在絕緣安全隱患，并能提前預警。

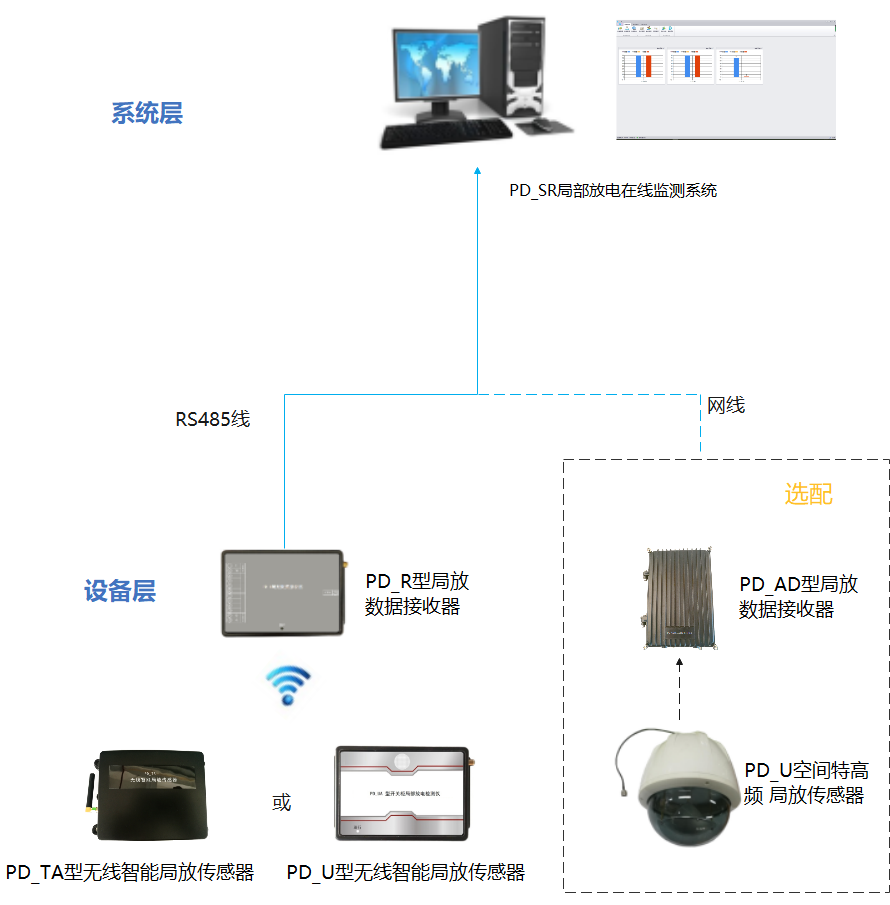

產品應用系統結構：
局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化，這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止潛在事故的進一步擴大。

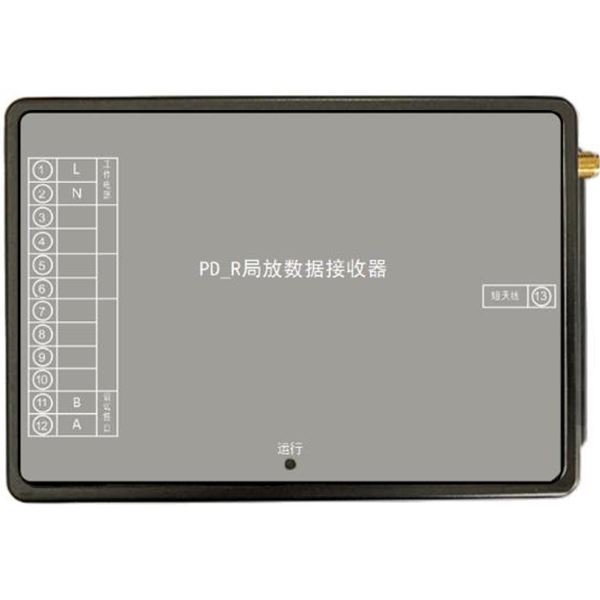

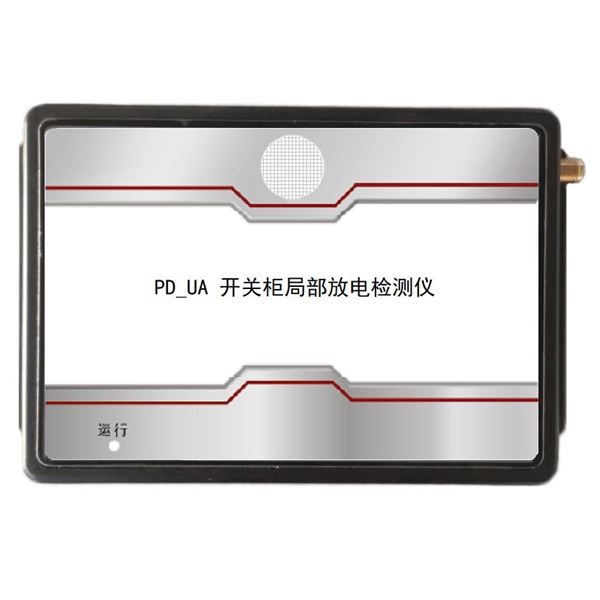

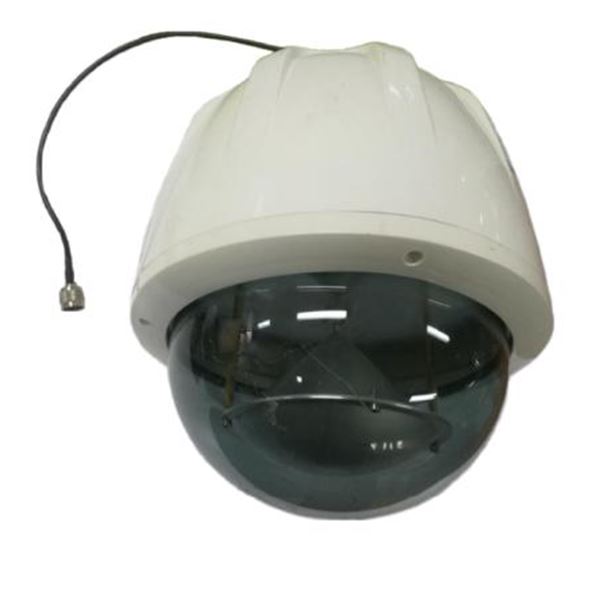

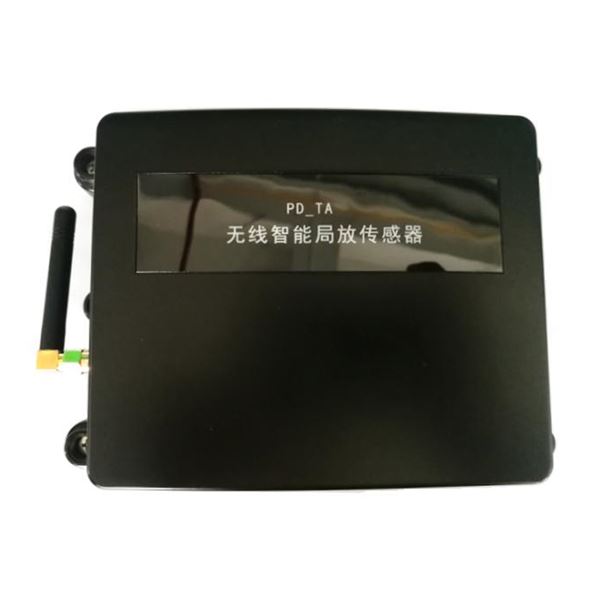

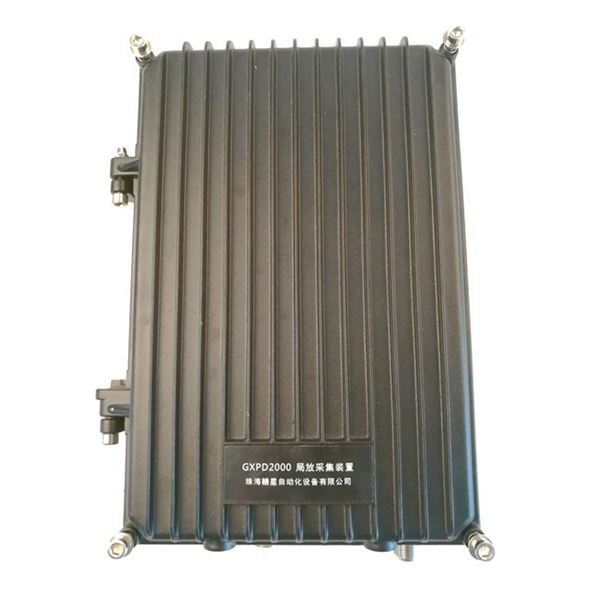

局放在線監測選型方案包含PD_UA型開關柜局部放電檢測儀、PD_TA型無線智能局放傳感器、PD_U空間特高頻局放傳感器（選配）、PD_R型局放數據接收器、PD_AD空間特高頻局放采集裝置（選配），PD_SR型局部放電在線監測系統，該方案的三種產品可以實現對開關柜放電監測、數據采集、數據分析。PD_TA型無線智能局放傳感器，利用地電波、超聲波局放傳感器檢測電氣設備運行時的局部放電信號，從而判斷高壓電氣設備內部是否存在絕緣隱患，提前預警。
1.系統功能

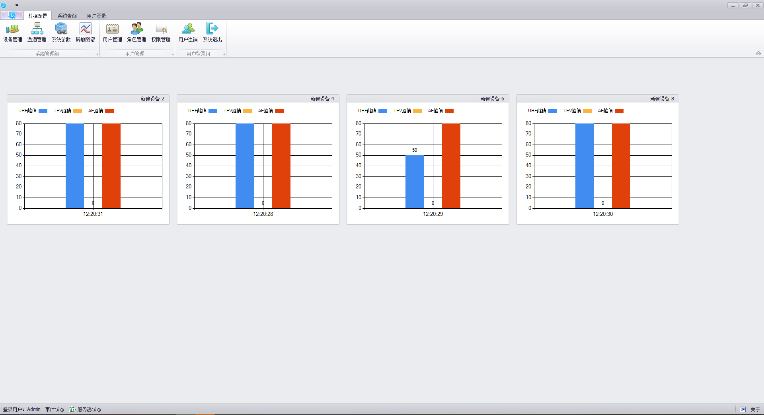

該系統安裝在主控室的后臺電腦里，可以監測到關聯設備在運行狀態下的的局部放電情況，系統軟件功能設計布局合理，容易操作，用表格圖形分析呈現，數據更直觀。
| 實時監測 | 可監控、存儲和關聯設備運行狀態局部放電超聲波和地電波局放數據。 |
| 查詢功能 | 可查詢歷史數據曲線，具有統計分析、趨勢分析功能。 |
| 參數設置 | 具有設備參數配置功能，可進行主要參數編程設置。 |
| 監測類型 | 監測的數據包括幅值的均值、峰值、報警等級、圖譜等數據。 |
2.PD_SR型局部放電在線監測系統頁面
| 產品型號及名稱 | 外形及安裝 | 主要功能 |
| JF-TA開關柜局放傳感器(柜面磁吸式) | 尺寸：L120mm×W120mm×H55mm柜面安裝，采用強磁吸附安裝方式，底部帶防滑棉，不易滑動，現場條件允許下推薦安裝在開關柜前中位置，安裝時開關柜不需要停電； | 監測柜內地電波+超聲波二合一放電信號，通過無線LORA定時發送至局放集中采集器；使用鋰電池供電，具有電源開關，默認半小時上傳一次局放峰值數據，電池正常工作可3~5年：更適用于不能停電工況下的改造項目； |
| JF-UA二合一開關柜局放傳感器(柜內安裝) | 尺寸：L156mm×W89mm×H42mm柜內安裝，配套12V電源適配器供電，通常安裝于開關柜小車室或電纜室中，采用螺絲或標準35mm導軌安裝，避免碰觸和接近強電線路；12V電源適配器可采用螺絲或標準35mm導軌安裝，或扎帶固定安裝在二次儀表室； | 監測柜內特高頻+超聲波二合一放電信號，通過無線LORA定時發送至局放集中采集器(根據現場情況，數據傳輸可采用長天線放置柜頂); |
| JF-UTA三合一開關柜局放傳感器(柜內安裝) | 監測柜內特高頻+地電波+超聲波三合一放電信號，通過無線LORA定時發送至局放集中采集器(根據現場情況，數據傳輸可采用長天線放置柜頂): | |
| JF-CJQG開關柜局放集中采集器 | 尺寸：L156mm×W89mm×H42mm壁掛式安裝，在配電室合適位置，外部AC220V電源供電；(若選配開關柜局放集中顯示裝置JF-CRN,則該集中采集器已內置，不用另行配置) | 下行通過無線LORA接收局放傳感器的信號，最大支持接收48臺局放傳感器(實際接收數量可設),空曠環境下通訊距離可達200米；上行通過有線RS485將數據上傳至本地局放集中顯示裝置(選配)或上一級系統后臺： |
| JF-CRN開關柜局放集中顯示裝置(選配) | 尺寸：L300mm×W400mm×H150mm壁掛式安裝，外部AC220V電源供電； | 內置開關柜局放集中采集器JF-CJQG,通過無線LORA接收局放傳感器上傳的信號，集中顯示開關柜局部放電信號數據，具有兩路繼電器輸出； |
| JF-SYS局放在線監測系統 | 監測系統軟件，安裝于監控室后臺電腦中； | 監測局放信號幅值的均值、峰值、報警等級等數據，具有設備參數配置、查詢歷史數據曲線、統計趨勢分析等功能； |
