DR 系列綜合電力監控儀表（以下簡稱 DR 系列或綜合電力監控儀表），是針對電力系統、工礦企業、 公用設施、智能大廈的電力監控需求而設計。它能高精度地測量所有常用的電力參數，如三相電壓、電流、 有功功率、無功功率、頻率、功率因數、四象限電度等,采用高亮紅色 LED 或大屏幕 LCD 來顯示電力參數和 電網系統的運行狀態信息，儀表面板帶有四個編程鍵盤，用戶在現場可方便的實現顯示切換、參數編程設 置，具有很強的靈活性。
DR 系列綜合電力監控儀表，具備多種擴展功能的輸出方式可供選擇：RS485 或 PROFIBUS-DP 數字 接口可實現儀表組網通訊功能；2 路電能脈沖輸出和 1 路或 4 路模擬量（4～20mA）輸出功能可實現電能 和電量的變送輸出功能；4 路或 6 路開關量輸入和 2 路或 4 路開關量輸出功能可實現本地或遠程的開關信 號監測和控制輸出功能（“遙信”和“遙控”功能）。
DR 系列綜合電力監控儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、 電能計量儀表以及相關的輔助單元，具有安裝方便、接線簡單、維護方便、工程量小、現場可編程設置輸 入參數、能夠完成業界不同 PLC、工業控制計算機通訊軟件的組網等特點。作為一種先進的智能化、數字 化的電網前端采集元件，
DR 系列綜合電力監控儀表已廣泛應用于各種控制系統、SCADA 系統和能源管理 系統中。
注：不建議用此系列儀表作為電能計量收費的標準或依據，若因用此儀表進行電能計量收費而引起經濟糾紛，我公司概不負責。
該系列產品測量顯示電網中的全部電量參數，CT或PT變比可設置，可帶最大6路開關量輸入，最大4路繼電器輸出，最大4路4~20mA輸出，RS485接口/MODBUS-RTU協議(液晶表可選DL/T645協議);可增配PROFIBUS-DP接口協議，以及LORA(型號加后綴/LR)、4G(型號加后綴/4G)等無線通訊方式。
型號 | 基本功能 | 顯示方式 | 擴展功能 | 開孔尺寸 | |||
數字通訊 | 電能脈沖 | 變送輸出（選擇配置） | 開關量輸入/輸出（選擇配置） | ||||
DR96Y-E3/* | 測量三相電力網絡 中 U、I、P、Q、S、 PF 等 26 種電參數， 雙向電能計量 | LCD | 標配 1 路 RS485 接口，開放支持 MODBUS-RTU 協 議 、 DLT645 規約（07 版或 97 版需標注）；可增 選為 2 路 RS485 接口（型號后加 “M2”），或增選 PROFIBUS-DP 接口（型號后加 注“P1”）。 | 標配2路 電能脈沖輸出 | 1 路或 4 路 4～20mA | 4 路或 6 路開入 2 路或 4 路開出 | 91×91mm |
DR96S-E3/* | LED | ||||||
DR81Y-E3/* | LCD | 1 路 4～20mA | 4 路開關量輸入 2 路開關量輸出 | 76×76mm | |||
DR81S-E3/* | LED | ||||||
DR72Y-E3/* | LCD | 1 路 4～20mA (不能和 2 路 DO 同時選) | 4 路開關量輸入 2 路開關量輸出 | 67×67mm | |||
DR72S-E3/* | LED | ||||||
DR96Y-E3/F* | 測量三相電力網絡 中 26 種電參數，分 時復費率電能計量 | LCD | 1 路或 4 路 4～20mA | 4 路或 6 路開入 2 路或 4 路開出 | 91×91mm | ||
DR81Y-E3/F* | LCD | 76×76mm | |||||
DR96Y-E3/H* | 測量三相電力網絡 中 26 種電力參數， 雙向電能計量，以 及諧波含量監測 | LCD | 1 路或 4 路 4～20mA | 4 路或 6 路開入 2 路或 4 路開出 | 91×91mm | ||
DR81Y-E3/H* | LCD | 76×76mm | |||||
DR72Y-E3/H* | LCD | 1 路 4～20mA (不能和 2 路 DO 同時選) | 4 路開關量輸入 2 路開關量輸出 | 67×67mm | |||
DR96Y-E3/FH* | 測量三相電力網絡 中 26 種電力參數， 分時復費率電能計 量，以及諧波含量 監測 | LCD | 1 路或 4 路 4～20mA | 4 路或 6 路開入 2 路或 4 路開出 | 91×91mm | ||
DR81Y-E3/FH* | LCD | 76×76mm | |||||
說明：產品型號中“*”為選配功能代號： 1AO--1 路 DC4～20mA 模擬量變送輸出； 4AO--4 路 DC4～20mA 模 擬量變送輸出； 4DI--4路開關量狀態輸入監測； 2DO--2路繼電器輸出作報警或通訊分合閘用； M2--2路 RS485 數字通訊接口， MODBUS-RTU 通訊規約； P--1 路 PROFIBUS-DP 通訊 (72 方形儀表尺寸較小，不可選 PROFIBUS-DP 接口)。 適用于單相回路的儀表，型號中 E3 改為 E1。 | |||||||
技術參數 | 指標 | |
精度等級 | 常規：U、I、F 為 0.2 級，P、Q、COSΦ、有功/無功電能為 0.5S 級； 特殊定制：有功電能可達 0.2S 級（提前 2 周定制）； | |
顯示方式 | LED 或 LCD 多屏按鍵切換顯示（可設置為循環顯示） | |
電 源 | 工作范圍 | 常規版：AC、DC 85～265V；特殊版：DC48V±15%等訂貨時須特別提出 |
功 耗 | ≤8VA（無擴展模塊情況下，總功耗≤5VA） | |
輸 入 測 量 | 網 絡 | 三相三線、三相四線、單相 |
額定值 | 電壓：AC100V、380V； 電流：AC1A、5A | |
過負荷 | 持續：1.2 倍；瞬時：電壓 2 倍（10 秒），電流 10 倍（5 秒） | |
功 耗 | 電壓回路功耗< 0.1VA（每相）；電流回路功耗< 0.5VA（每相） | |
阻 抗 | 電壓回路阻抗> 500kΩ；電流回路阻抗< 20mΩ | |
頻 率 | 50Hz、60Hz(自適應) | |
諧 波 | 電壓、電流 2～47 次諧波含量監測； 電壓、電流各通道 THD（總諧波失真）電力質量分析 | |
電能計量 | 正負有功、無功電能計量，復費率表可編程設置 8 個時段 4 種費率 | |
| 分時計量時鐘準確度 | 誤差≤0.5s/d | |
擴展功能 | 數字通訊接口 | 標配一路 RS485 接口，支持 MODBUS-RTU 協議、DLT645-07 或 97 規約 （訂貨時標注，默認支持 MODBUS-RTU 協議）； 可增選為 2 路 RS485 接口，或增選一路 PROFIBUS-DP 接口。 |
脈沖輸出 | 標配 2 路電能脈沖輸出（集電極開路的光耦輸出） | |
模擬量輸出（選配） | 1 路或 4 路 DC 4～20mA 的模擬量變送輸出 | |
開關量輸入（選配） | 4 路或 6 路開關量輸入，干接點方式 | |
開關量輸出（選配） | 2 路或 4 路常開觸點的繼電器輸出，繼電器觸點容量：AC220V/5A | |
工作環境 | -20℃～+60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | |
隔離耐壓 | 電源/輸入/輸出之間耐壓>2kV | |

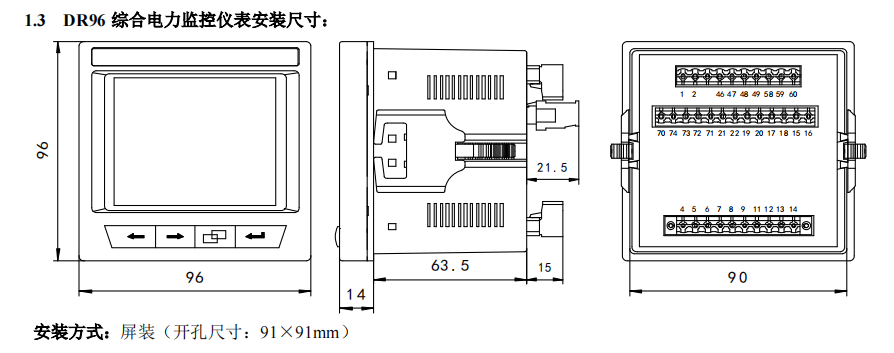

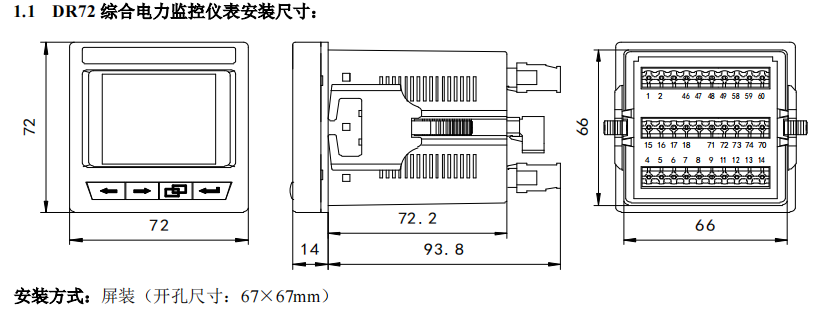

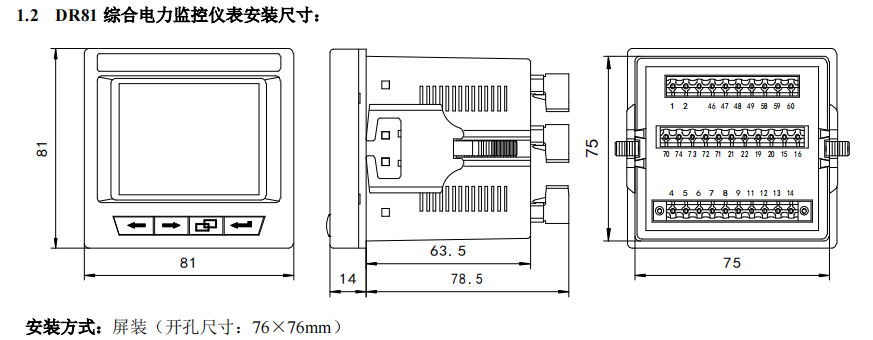

安裝尺寸
安裝方法：
1）．在固定的配電柜上，選擇合適的地方開一個儀表安裝孔；
2）．取出 DR 系列監控儀表，取下兩側安裝固定卡；
3）．將儀表從正面插入配電柜的儀表安裝孔中；
4）．兩側卡上安裝固定卡。
輔助電源
DR 系列綜合電力監控儀表具備通用的（AC/DC）電源輸入接口，儀表極限的工作電源電壓為 AC/DC：85～265V ，請保證所提供的電源適用于 DR 系列產品，以防止損壞產品。
說明：
1）．采用交流電源建議在火線一側安裝 1A 的保險絲。
2）．對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及 快速脈沖群抑制器。
信號輸入

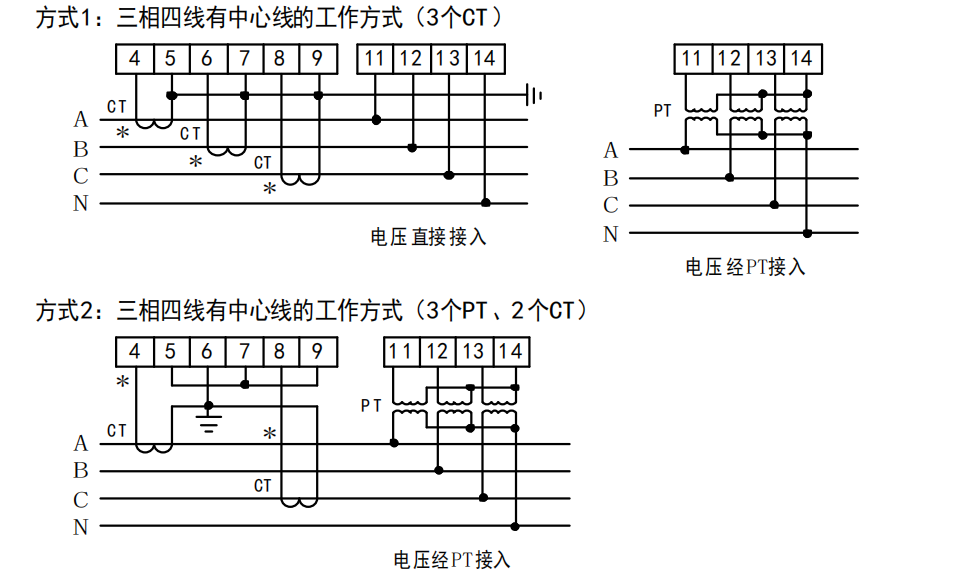

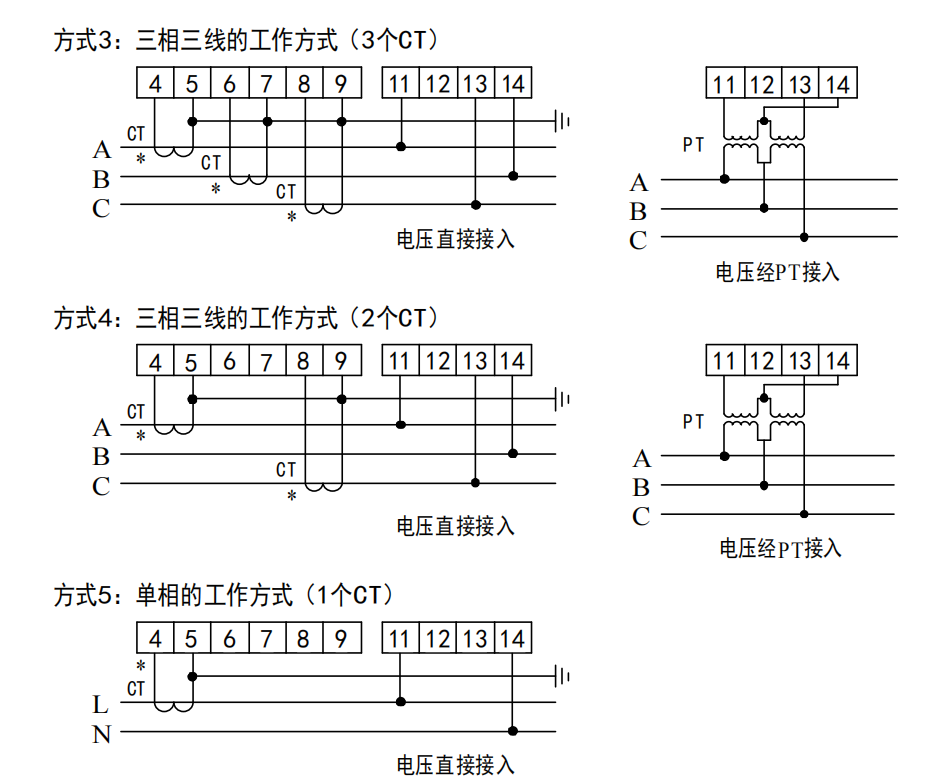

DR系列綜合電力監控儀表采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、 對稱，其具有多種接線方式，適用于不同的負載形式。
注：“*”為各相電流進線端，具體接線方式請參照產品隨機接線圖。
