DR 系列可編程電力儀表，適用于中高壓或低壓電力電網、自動化控制系統中對電流、電壓、功率、 頻率、功率因數等常用電力參數的測量和顯示，具有可編程設置 PT 或 CT 變比（通用性強）、多種屏裝 尺寸供選擇、測量精度高、穩定性好、抗振動、工作電源交直流通用（AC/DC85～265V）等優點，可直 接替代原有指針式儀表。產品符合 GB/T 22264.1-2022《安裝式數字顯示電測量儀表第 1 部分：定義和 通用要求》中相關要求。
DR 系列可編程電力儀表可選配以下功能模塊：
1）可選配 1 路 RS485 通訊接口，支持 MODBUS-RTU 協議，具備“四遙”中遙測功能；
2）可選配 1 路 DC4～20mA 或 DC4～12～20mA（正反向）等類型模擬量變送輸出功能（輸出給 后臺工控機監測）；
3）可選配 2～4 路開關量輸入監測（遙信），可選配 2 路或 3 路繼電器輸出用作報警或遙控（三相 表可選 3 路繼電器輸出）。
*
產品名稱 | 產品型號 | 輸入信號 | ?- 可選外形代號 | ||
96 | 81 | 72 | |||
電流表 （LED顯示） | DR?S-AI/* | 單相交流電流信號 | √ | √ | √ |
DR?S-DI/* | 單相直流電流信號 | √ | √ | √ | |
DR?S-AI3/* | 三相交流電流信號 | √ | √ | √ | |
電流表 （LCD顯示） | DR?Y-AI/* | 單相交流電流信號 | √ | √ | √ |
DR?Y-DI/* | 單相直流電流信號 | √ | √ | √ | |
DR?Y-AI3/* | 三相交流電流信號 | √ | √ | √ | |
電壓表 （LED顯示） | DR?S-AV/* | 單相交流電壓信號 | √ | √ | √ |
DR?S-DV/* | 單相直流電壓信號 | √ | √ | √ | |
DR?S-AV3/* | 三相交流電壓信號 | √ | √ | √ | |
電壓表 （LCD顯示） | DR?Y-AV/* | 單相交流電壓信號 | √ | √ | √ |
DR?Y-DV/* | 單相直流電壓信號 | √ | √ | √ | |
DR?Y-AV3/* | 三相交流電壓信號 | √ | √ | √ | |
有功功率表 | DR?S-P/* | 三相電壓電流信號 | √ | ||
無功功率表 | DR?S-Q/* | 三相電壓電流信號 | √ | ||
頻率表 | DR?S-F/* | 單相交流電壓信號 | √ | ||
功率因數表 | DR?S-H/* | 三相電壓電流信號 | √ | ||

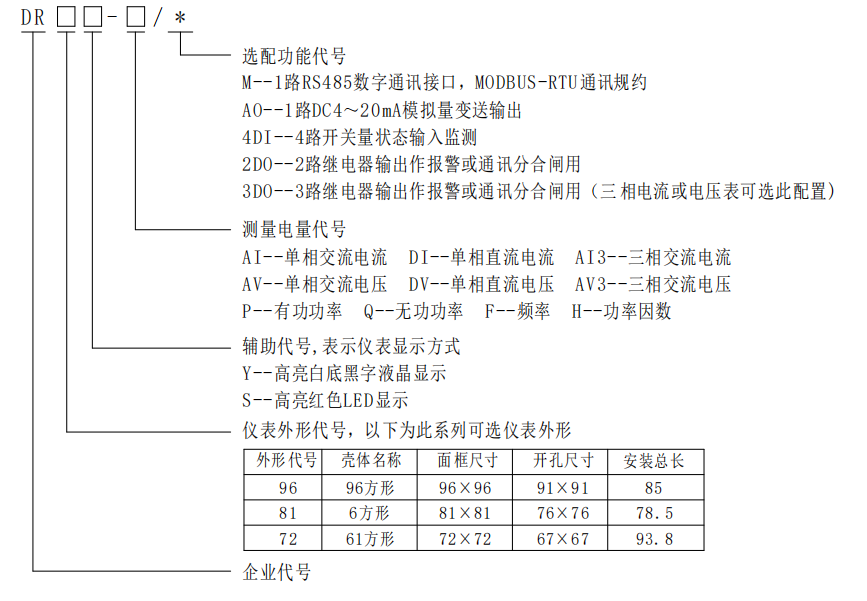

說明：1、產品型號中“*”為選配功能代號： M--1 路 RS485 數字通訊接口，MODBUS-RTU 通訊規約； AO--1 路 DC4～20mA 模擬量變送輸出； 4DI--4 路開關量狀態輸入監測； 2DO--2 路繼電器輸出作報警或通訊分合閘用； 3DO--3 路繼電器輸出作報警或通訊分合閘用（三相電流或電壓表可選此配置）； 2、“√”表示可選用的外形； 3、若需要超過 4 路開關量輸入，則訂貨時需注明（周期需與我公司銷售部確認）。 | |||||
技術參數 | 指標 | ||
電源 | 工作范圍 | 常規版：AC、DC 85～265V；特殊版：DC48V±15%等訂貨時須特別提出 | |
功 耗 | <8VA | ||
輸入 | 標稱輸入 | 電流 | AC1A、AC5A（經 CT 輸入），DC4～20mA(采集變送/傳感器信號)等 |
電壓 | AC100V(經 PT 輸入)、AC380V、AC480V、 DC0～75mV（經分流器輸入）、DC0～10V(采集變送/傳感器信號)等 | ||
過 量 程 | 持續：1.2 倍； 瞬時：電流 10 倍（5 秒），電壓 2 倍（10 秒） | ||
頻 率 | 50Hz 或 60Hz(出口項目需標明電網頻率) | ||
數字通訊（選擇配置） | 可選配一路 RS-485 接口，支持 MODBUS-RTU 規約； | ||
變送輸出（選配） | 額定值（注） | DC4～20mA、DC4～12～20mA 等模擬量變送輸出 | |
負載電阻 | RL< 510Ω | ||
開關量輸入（選擇配置） | 4路開關量輸入（干接點方式），Ri<500Ω為接通；Ri>100kΩ為斷開 | ||
開關量輸出 （選擇配置） | 報警輸出（可設） | 開關量輸出可設置為電量的高、低越限報警輸出 | |
通訊分、合閘（可設） | 開關量輸出可設置為 RS485 接口遙控分、合閘形式 | ||
輸出路數及容量 | 2 路或 3 路繼電器輸出(三相表可選 3 路)；繼電器觸點容量：AC250V/5A | ||
精度等級 | 測量、變送輸出常規為 0.5 級（0.2 級需定制） | ||
顯 示 | 4 位半或 4 位紅色 LED 顯示或白底黑字高亮 LCD 顯示 | ||
隔離耐壓 | 電源/輸入/輸出之間耐壓> 2kV | ||
絕緣電阻 | ≥100MΩ | ||
平均無故障工作時間 | ≥50000h | ||
工作環境條件 | -10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | ||
注：
1、輸入與輸出對應關系一般為輸入信號標稱值0～100%對應變送輸出4～20mA，有特殊要求（如功率表、直流表需正、反向變送輸出）需對應輸出DC4～12～20mA時，務必特殊說明。
2、考慮到用戶的接收設備有可能不監測20mA以上的信號，電壓輸入信號標稱值0～120%對應變送輸出4～20mA。
注：
1、輸入與輸出對應關系一般為輸入信號標稱值 0～100%對應變送輸出 4～20mA，有特殊要求（如功 率表、直流表需正、反向變送輸出）需對應輸出 DC4～12～20mA 時，務必特殊說明。
2、考慮到用戶的接收設備有可能不監測 20mA 以上的信號，電壓輸入信號標稱值 0～120%對應變送 輸出 4～20mA。
1.安裝尺寸
| 外形代號 | 殼體名稱 | 面框尺寸 | 屏裝配合尺寸 | 開孔尺寸 | 接線端子有效間距 | 最小安裝距離 | 安裝總長 | |
| a | b | |||||||
| 96 | 96 方形 | 96×96 | 90×90 | 91×91 | 5.08 | 106 | 106 | 85 |
| 81 | 6 方形 | 81×81 | 75×75 | 76×76 | 5.08 | 91 | 91 | 78.5 |
| 72 | 61 方形 | 72×72 | 66×66 | 67×67 | 5.08 | 82 | 82 | 93.8 |
注： a --水平中心間距 b--垂直中心間距
2.安裝方法
1）．在固定的配電柜上，選擇合適的地方開一個儀表安裝孔；
2）．取出儀表，取下兩側安裝固定卡；
3）．將儀表從正面插入配電柜的儀表安裝孔中；
4）．兩側卡上安裝固定卡。

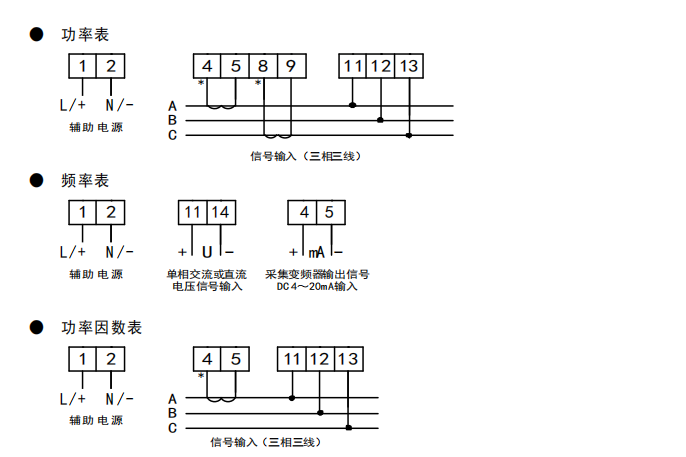

(1)輔助電源及信號輸入
注 1：“*”為各相電流進線端，接 CT 二次的 S1 端，另一端接 S2 后再接地；
注 2：三相電壓表三相三線接線可按圖中所示，或 B 相線不接 12#端子直接接到 14#端子。
(2)選配功能
注 1：60#端子為通訊地（部分儀表無 60#端子），可接屏蔽線的屏蔽層或不接線，切不可接柜體地（否則 打耐壓或雷擊時易損壞儀表通訊口）；
注 2：雙觸點繼電器輸出形式中 29#、32#為公共端，其中 6 方形表和 61 方形表只有單觸點繼電器輸出（沒 有常閉觸點）； 具體接線方式請參照產品隨機接線圖。
